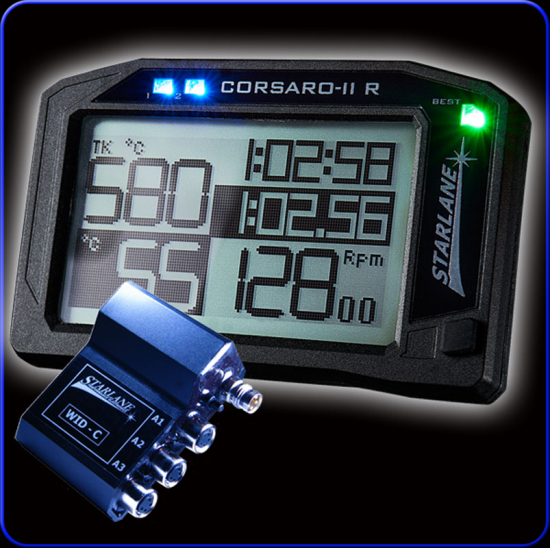

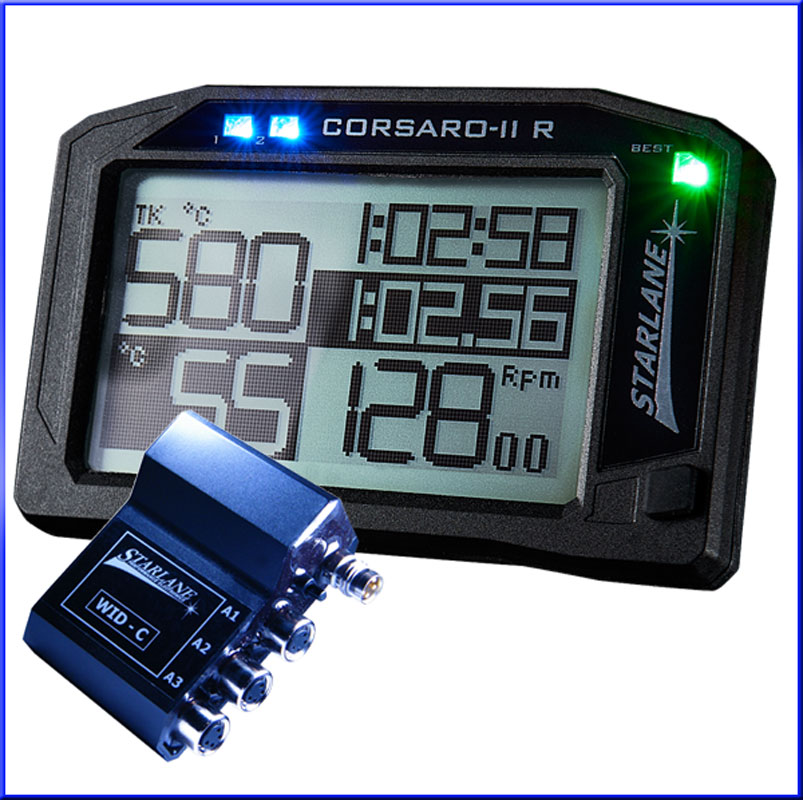

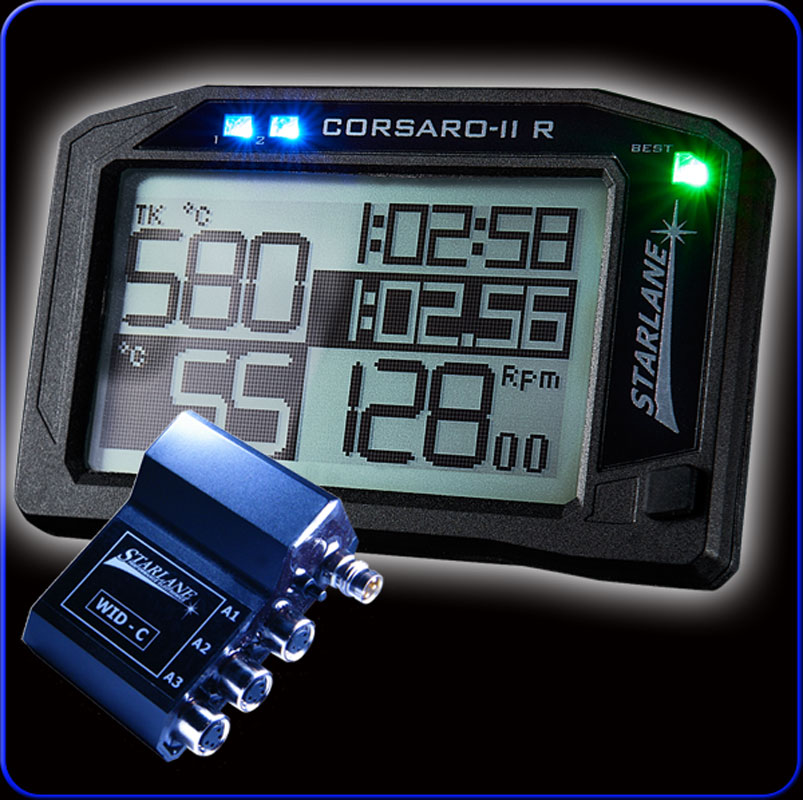

Laptimer CORSARO-R DL V2.1 für Motorrad & Auto inkl. Datenlogger
Inhalt
Beschreibung des Laptimer CORSARO mit internem TRIPLE GPS
Mit dem CORSARO stellen wir Ihnen eine völlig neue Generation der Laptimer / Datenlogger als Wekzeug zur Zeit- und Datenerfassung zur Verfügung. Ein großes Display mit Warn LEDs visualisiert Ihnen wichtige Informationen wie z.B. kritische Temperaturen oder Drehzahlen. Sie haben so Informationen schneller im Blick! Auch die Bedienung durch einen handschuhtauglichen Touchscreen vereinfacht Ihnen die Arbeit mit dem Gerät, unterstützt von einem sehr anwenderfreundlichem Menü.
Ein interner leistungstarker Akku ermöglicht Ihnen ein schnelles Umsetzen auf andere Fahrzeuge, wie es bei industriellen Tests häufig notwendig ist.
Die neu Version des Corsaro zeichnet sich durch eine Leistundstärkere und schnellere Hardware und einer deutlich verbesserten TRIPLE GPS Antenne für eine sehr genaue Linienaufzeichnung und einer Zeitnahme mit einer Genauigkeit von 1/100 Sekunde.
Durch das neue interne TRIPLE GPS, bestehend aus den amerikanischen "GPS" , dem russischen "GLONASS" und dem GALILEO GPS, hat der Corsaro deutlich mehr Satelliten zur Verfügung. Damit wird nicht nur Ihre Rundenzeit noch genauer gemessen sondern auch Ihre aufgezeichnete Linie wird genauer geloggt und auch unter schwierigen geografischen Bedingungen ist immer für eine ausreichende Satellitenabdeckung gesorgt.
Großes Augenmerk haben wir für Sie bei der Verarbeitung auf Schutz vor Wasser und den Vibrationen gelegt. So ist die Elektronik im vorderen Teil des Gehäuses über das neue SDGS (Starlane Gasket Dampening System) völlig entkoppelt vom hinteren Gehäuse, das für die Montage eines kleinen Halters mit einem weiteren Silentblock genutz wird. Selbst die Gehäuseschrauben sind jeweils mit einem eigenen Silikonring zum Schutz gegen Nässe und Staub abgedichtet.
Mit viel Aufmerksamkeit gestalteten wir die Rückseite des Gerätes. Das Ziel war es, einen möglichst kleinen und abnehmbaren Stromanschluss zu konstruieren, der Ihnen bei der Montage maximalen Spielraum an Beweglichkeit lässt. Eine spezielle Zugentlastung sorgt für einen wasserdichten Abschluss der Kabelführung. Der Corsaro ist durch seine leicht gewölbte Rückseite extrem schmal und es gibt keine Bauteile, die hervorstehen und störend bei der Montage sind. Über die Mikro -USB-Buchse können Sie den internen Hochleistungsakku laden.
Optionale Erfassung der Kurvenschräglage und Beschleunigungswerte
Über ein optionales Update wird die Anzeige der gefahrenen Schräglage und der Beschleunigungswerte aufgezeichnet und auch im Display dargestellt.

Der GPS Laptimer Corsaro unterstützt die folgenden Zeitmessverfahren:
- Geschlossene Rennstrecke
- Bergmodus fahrend / stehend
- Dragracing
- Beschleunigungsstest (4 freie Parameter über Distanz und Geschwindigkeit)
- Predictiv Laptiming - PLT Mode für vorhersehende Rundenzeit

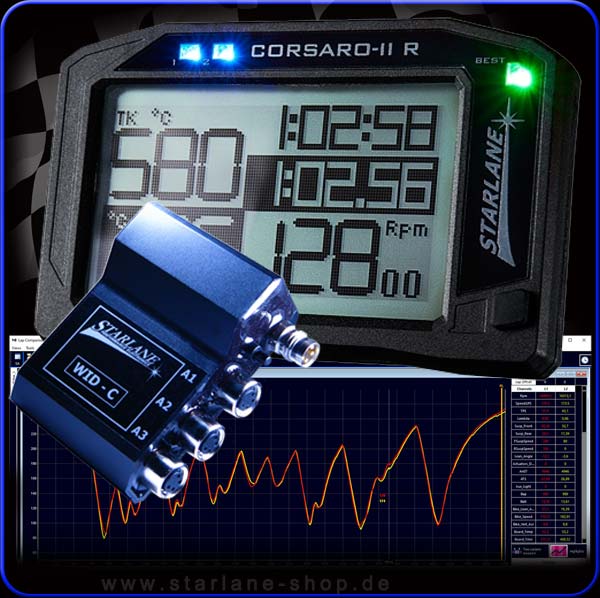

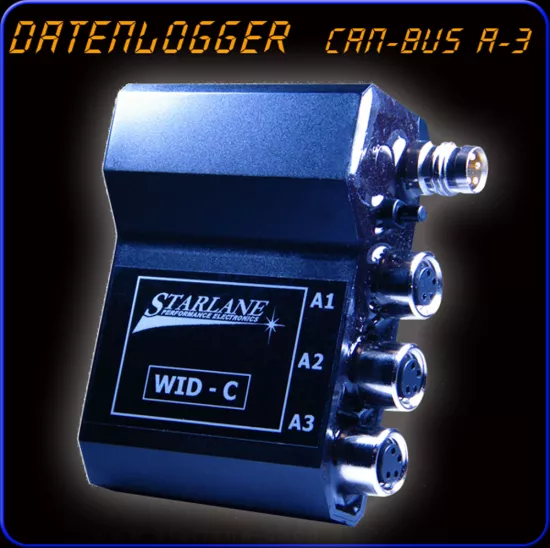

Das Funkdatarecording mit dem Laptimer CORSARO-DL
"plug & play" CAN-BUS Funk-Datenlogger. Loggen Sie die Daten aus dem Diagnoseport ihres Motorrades und übertragen sie diese per Funk an den Laptimer CORSARO. Die geloggten Daten werden exakt zur GPS Position in der Analysesoftware dargstellt.
|
BMW
S1000RR |
Yamaha
R1 RN32/49/65 |
Yamaha
R6 RJ27 |
Kawasaki
ZX10 |
Ducati
Panigale |
Aprilia
RSV4 APRC / RF |
Aprilia
Tuono 2016- |
universeller
Datenlogger |
Motordrehzahl |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
Wassertemperatur |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
Ansaugflufttemperatur |
✔ |
✔ |
✔ |
✔ |
✔ |
|
|
|
Gang |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
Radspeed hinten |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Radspeed vorn |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Bremse hinten |
✔ |
✔ |
|
✔ |
|
✔ |
✔ |
|
Bremse vorn |
✔ |
✔ |
|
✔ |
|
✔ |
✔ |
|
ABS_Stat |
|
|
|
|
|
|
|
|
ABS_Int |
✔ |
|
|
|
|
|
|
|
Drosselklappe 1 Motor |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
✔ |
|
|
|
|
|
|
|
|
|
Gasgriffstellung (drive by Wire) |
✔ |
✔ |
✔ |
✔ |
|
✔ |
✔ |
|
TC-Level |
|
✔ |
✔ |
✔ |
|
✔ |
✔ |
|
TC-Interventing |
✔ |
✔ |
✔ |
✔ |
|
|
✔ |
|
Powermode |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Slidecontrol |
|
✔ |
|
|
|
|
|
|
Launch Control |
|
|
|
✔ |
|
✔ |
✔ |
|
Wheelie Control |
|
|
|
✔ |
|
✔ |
✔ |
|
Ansaugdruck |
|
|
|
|
|
✔ |
✔ |
|
Schräglage |
|
|
|
|
|
in Vorbereitung |
|
|
Batterie |
✔ |
✔ |
|
✔ |
✔ |
✔ |
✔ |
|
Shifter UP |
|
|
|
✔ |
|
|
|
|
Shifter DOWN |
|
|
|
✔ |
|
|
|
|
Engine Brake Control |
|
|
|
✔ |
|
|
|
|
Shifter |
|
|
|
✔ |
✔ |
|
|
|
* Die geloggten Kanäle können von Modellvarianten und Baujahren untereinander abweichen.

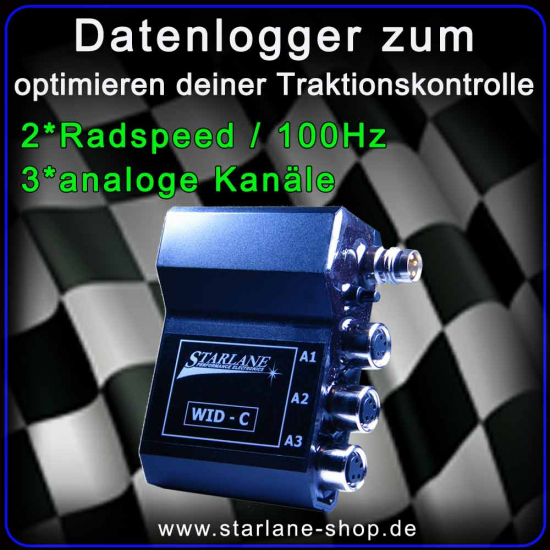

Verfügbare Eingänge CAN-Bus Logger:
- CAN-BUS Port (sie Tabelle für Modelle)
- + 3 analoge Eingänge für externe Sensoren
Aufzeichnungfrequenz: bis 100Hz
Abmaße: 60 * 40 * 21 (mm)
Ergänzende Sensoren sind optional und in der Rubrik "SENSOREN" verfügbar.
Alleinstellungsmerkmale des CORSARO
- Kabelloses Loggen Ihrer Diagnoseschnittstelle und das kabelfreie Übertragen der Daten von externen Sensoren zum CORSARO-DL.
Die Displayseiten

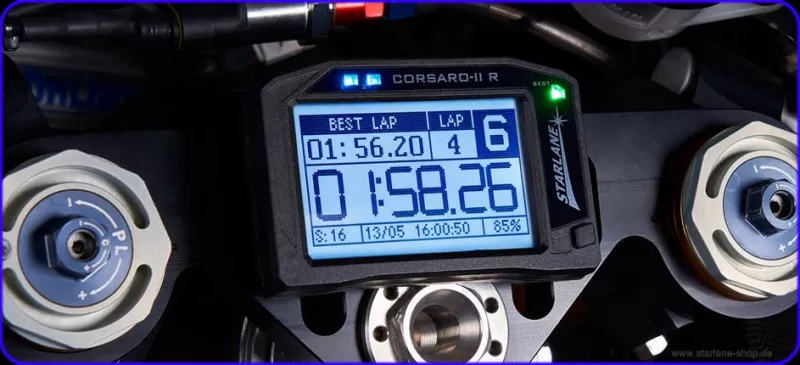

Der Touchscreen wird über den ON / OFF Taster freigegeben. Durch das "Wischen" mit dem Finger nach links oder rechts werden die verschiedenen Displayseiten aufgerufen.

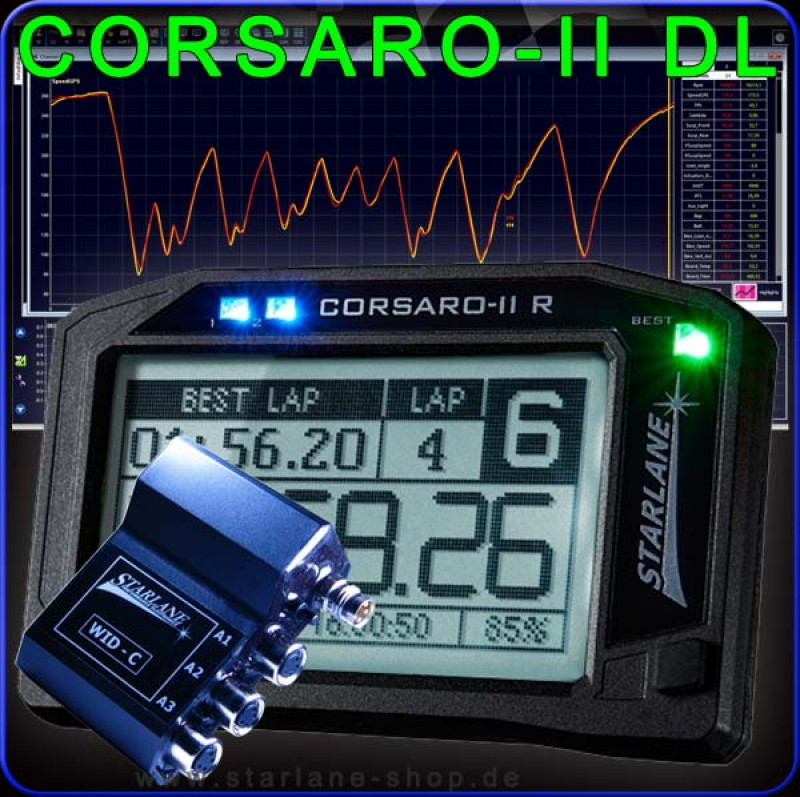

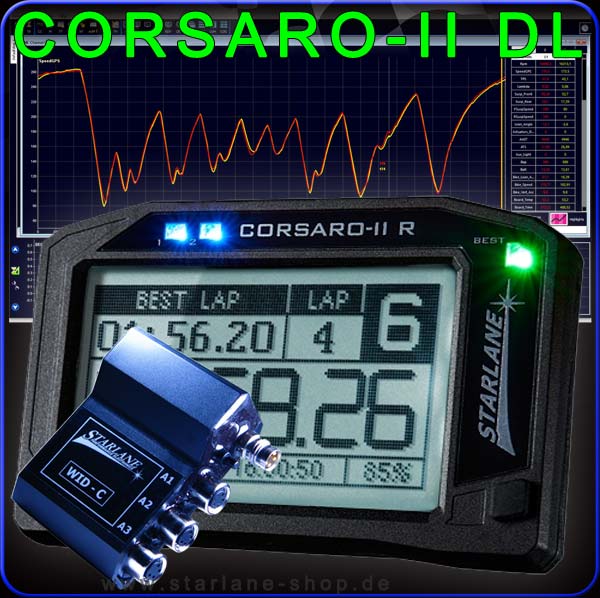

Die MAAT Analysesoftware

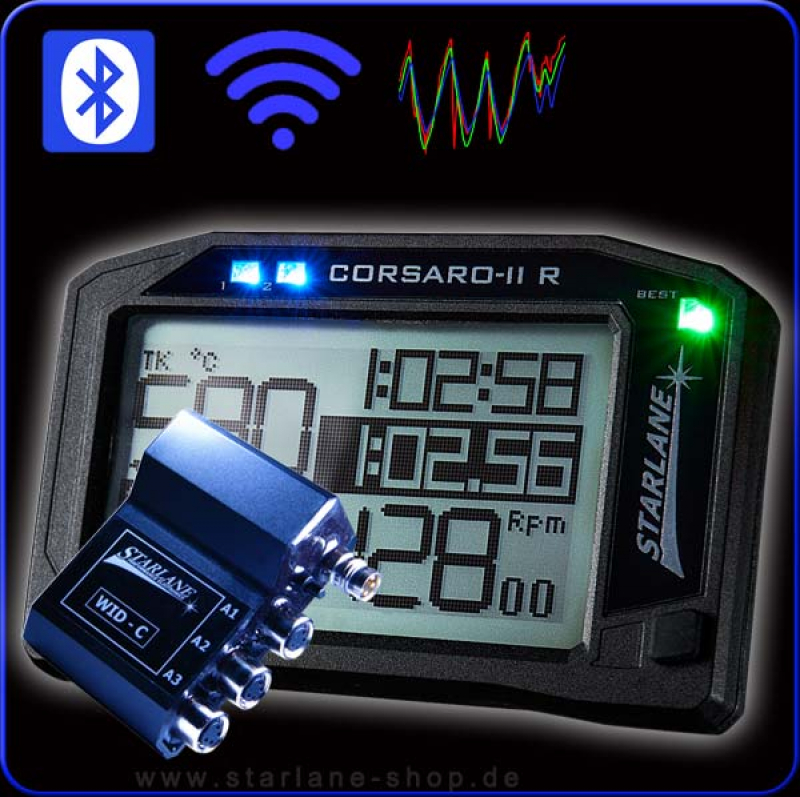

Der Laptimer CORSARO ermöglicht den Daten-Download via Bluetooth 5.0. Begeben Sie sich in der Box an Ihren Arbeitsplatz und laden Sie die Daten bequem ohne lästige Kabel auf Ihren Computer. Die App "MAAT mobil" für Android und IPhone ermöglichen eine schnelle Analyse über Ihr Tablet oder Handy.
Technische Daten:
- internes TRIPLE GPS
- WID Datenlogger ( Modellspezifisches "plug in" Adapterkabel oder universelle Anschlusskit (jeh nach Auswahl)
- Touchscreen (Handschuhtauglich)
- Erfassung Beschleunig, Verzögerung
- Erfassung Schräglage (optional)
- Datendownload via Bluetooth
- Datendownload via WIFI
- Dreifache Stromversorgung 12 Volt, 5V Mini-USB und interner Lithiumakku
- bis zu 4 Zwischenzeiten
- Bergrennmodus aus stehenden Start von Ort "A" nach "B"
- Durchfahren einer festen Sektion von Ort "A" nach "B"
- Performance Tool, Speed von 0 km/h auf 60 / 100 / 160 km/h, + eine freie Geschwindigkeit
- Performance Tool, Zeit von 0 auf 60 / 100 / 1000m, + eine freie Entfernung
- Über 1000 hinterlegte Streckenkoordinaten, + 16 eigene Streckenkoordinaten
- automatische Ziellinienerkennung (no Hand Modus)
- rote LED für "BEST LAP" & "BEST SEKTOR"
- 1/100 Sekunde Auflösung
- Best Lap LED
- inkl. Analysesoftware MAAT
- "MAAT mobil" App für IPhone & Android
Packungsinhalt für CORSARO (CORS)
N ° 1 CORSARO TRIPLE GPS Laptimer
N ° 1 ausgewählter Datenlogger

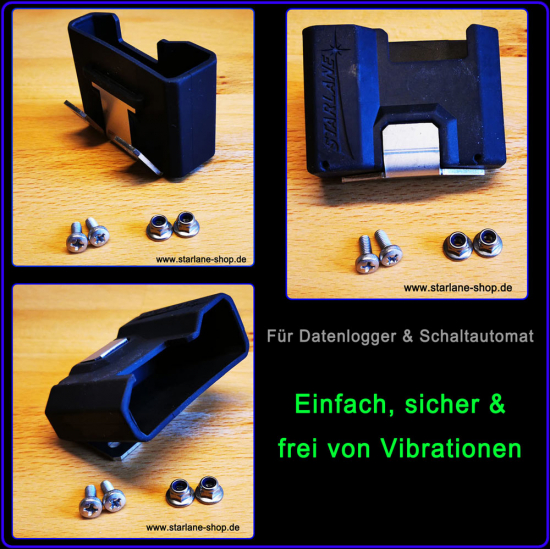

N ° 1 Elastische Lagerung kit
N ° 1 Dual Lock Klettband Befestigungssatz
N ° 1 Versorgungskabel 12 V Fahrzeugbatterie
N ° 1 Bedienungsanleitung deutsch
Weiterführende Links:
- Bedienungsanleitung Laptimer CORSARO deutsch
- MAAT Analysesoftware Anleitung deutsch & download für Windows und Apple
- Tutorial MAAT PC, wie analysiere ich meine Daten
- Tutorial MAAT mobil, die mobile Datenanalyse, Android & IPhone
Zubehör
➤ Unserer Service für Sie, nach der Bestellung eines Laptimer
Wir installieren vor der Auslieferung für Sie die GPS Koordinaten der Strecken, auf denen Sie fahren! Zum Ende des Bestellvorganges können Sie uns im Feld „Anmerkungen“ ihre Rennstrecken mitteilen, auf denen Sie fahren. Wir installieren die GPS-Koordinaten von bis zu 16 Strecken inkl. der Sektoren mit dem jeweiligen Namen der Rennstrecke auf Ihrem Laptimer. Der Laptimer erkennt vor Ort anhand der GPS Koordinaten die aktuelle Rennstrecke und bietet die passenden GPS Koordinaten zur Verwendung an. Sie können Ihr Gerät sofort nutzen!
Vor der Auslieferung wird jedes Gerät von uns auf eine aktuelle Firmware geprüft. Sollte eine neuere als die auf dem Laptimer befindliche Firmware verfügbar sein, wird der Laptimer von uns aktualisiert. Sie müssen nun nur noch eines tun! Das Gerät einschalten und fahren!
Wünschen Sie weitere Daten im Display? Wir beiten Plug & Play CAN Bus und univserselle Datalogger an. Wir koppeln Ihren optionalen Datanlogger mit dem CORSARO und nehmen ein paar Einstellungen vor, die Ihnen einen schnellen und einfachen Start mit Ihrem neuen Datalogger ermöglichen.
Sprechen Sie uns einfach unverbindlich auf unseren Service an!
➤ FAQ
F: TRIPLE-GPS - macht das Sinn macht?
A: Wir stellen Ihnen mit dem TRIPLE-GPS eines der derzeit genausten mobil arbeitenden GPS Systeme zur Verfügung.
Auch die Satellitenabdeckung in schwierigen geografischen Gegenden ist deutlich sicherer.
F: Kann ich die Analysesoftware auch auf meinem MAC nutzen?
A: Ja, mit der Windows Emulationssoftware VM WARE Fusion ist dies möglich.
