Laptimer CORSARO "DATA" für Motorrad & Auto
Inhalt
- Beschreibung
- Erfassung der Schräglage & Beschleunigung
- Optionales Data-Recording
- Alleinstellungsmerkmale
- Besonderheiten
- Packungsinhalt
- Die Software
- Zubehör
- Service
- FAQ
- Anleitung für die MAAT Analysesoftware
"GPS" &
"Glonass" für max. Satellitenabdeckung und Genauigkeit.

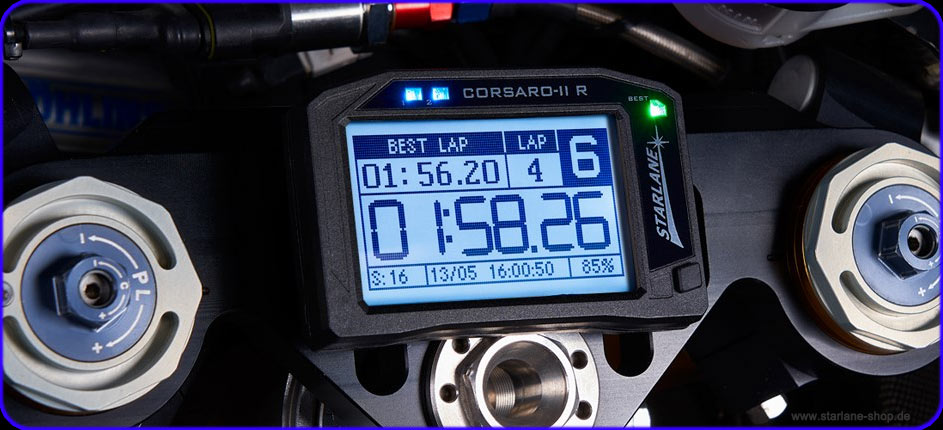

WID Funkdatalogging, für kabellose Datenübertragung vom Datenlogger zum CORSARO➤ Beschreibung des Laptimer CORSARO mit interner Dual GPS Antenne
Mit dem CORSARO stellen wir Ihnen eine völlig neue Generation der Laptimer / Datenlogger als Wekzeug zur Zeit- und Datenerfassung zur Verfügung. Ein großes Farbdisplay visualisiert Ihnen farblich wichtige Informationen wie z.B. kritische Temperaturen oder Drehzahlen. Sie haben so Informationen schneller im Blick! Auch die Bedienung durch einen handschuhtauglichen Touchscreen vereinfacht Ihnen die Arbeit mit dem Gerät, unterstützt von einem sehr anwenderfreundlichem Menü.
Ein interner leistungstarker Akku ermöglicht Ihnen ein schnelles Umsetzen auf andere Fahrzeuge, wie es bei industriellen Tests häufig notwendig ist.
Durch das neue interne TWIN GPS, bestehend aus den amerikanischen "GPS" und dem russischen "GLONASS", hat der Corsaro deutlich mehr Satelliten zur Verfügung. Damit wird nicht nur Ihre Rundenzeit noch genauer gemessen sondern auch Ihre aufgezeichnete Linie wird genauer geloggt und auch unter schwierigen geografischen Bedingungen ist immer für eine ausreichende Satellitenabdeckung gesorgt.
Großes Augenmerk haben wir für Sie bei der Verarbeitung auf Schutz vor Wasser und den Vibrationen gelegt. So ist die Elektronik im vorderen Teil des Gehäuses über das neue SDGS (Starlane Gasket Dampening System) völlig entkoppelt vom hinteren Gehäuse, das für die Montage eines kleinen Halters mit einem weiteren Silentblock genutz wird. Selbst die Gehäuseschrauben sind jeweils mit einem eigenen Silikonring zum Schutz gegen Nässe und Staub abgedichtet.
Mit viel Aufmerksamkeit gestalteten wir sogar die Rückseite des Gerätes. Das Ziel war es, einen möglichst kleinen und abnehmbaren Stromanschluss zu konstruieren, der Ihnen bei der Montage maximalen Spielraum an Beweglichkeit lässt. Eine spezielle Zugentlastung sorgt für einen wasserdichten Abschluss der Kabelführung. Der Corsaro ist durch seine leicht gewölbte Rückseite extrem schmal und es gibt keine Bauteile, die hervorstehen und störend bei der Montage sind.Über die Mikro -USB-Buchse können Sie den Hochleistungsakku laden.
➤ Optionale Erfassung der Kurvenschräglage und Beschleunigungswerte
(über Update 79,94 €, wählbar in der Artikeloption)
Über ein optionales Update wird die Anzeige der gefahrenen Schräglage und der Beschleunigungswerte aufgezeichnet und auch im Display dargestellt.
Mit dem Update wird die Erfassung der Schräglage und die Quer- und Längsbeschleunigungen in G aktiviert. Die Daten in die DigiraceMMX Analysesoftware übernommen , so das auch dort die Daten wie Beschleunigung und Schräglage zur jeweiligen GPS Position angezeigt werden. Der Schräglagenwinkel wird durch einen hochpräzisen Algorithmus berechnet, der von Starlane entwickelt wurde und erfordert keine Installation von Sensoren am Fahrzeug. Im Gegensatz zu anderen Systemen erlaubt es eine korrekte Schräglagenanzeige und Erfassung der Beschleunigung mit der von Ihnen vorgenommenen Montage des Laptimer. Das System berechnet die Schräglage relativ zur Achse (B), die durch die Mitte verlaufenden Schwerkraft des Motorrads + Fahrer, unter Berücksichtigung der Fahrerposition.
Oder die für die "plug in" Montage vorgesehenen CAN-Bus Datenlogger WID-C CAN A3 oder WID-B CAN die es aktuell für die folgenden Modelle gibt und wichtige CAN-Bus Daten wie z.B. Drehzahl, Gang, Wassertemperatur, TC, SC, LC, WC und weitere Daten je nach Umfang des Fahrzeuges aufzeichnen und im Display des Corsaro angezeigt werden:
- BMW S1000RR
- YAMAHA R1 M
- DUCATI Panigale
- KAWASAKI ZX10R
- APRILIA RSV4
- universelle Logger
- Lambdalogger
- Kabelloses Loggen Ihrer Diagnoseschnittstelle und das kabelfreie Übertragen der Daten von externen Sensoren zum CORSARO.
- Optionale Datenloggermodule mit Solarzellen für Erhaltungsladung!
- SGB Modus. Beim Starlane GPS Boost Modus, bleibt der Corsaro auch im abgeschalteten Zustand in einem Stand by Modus zu den Satelliten, so das die Datenübertragung und Positionierung des Corsaro erhalten bleibt. Der GPS typische "Warmstart" bei dem das Gerät seine eigene Position erkennt und speichert, fällt weg. Der Corsaro kann also umgehend nach dem Start benutzt werden. Hilfreich ist diese Option für Fahrer die in der Box untergebracht sind, oder schwieriges Gelände den Satellitenempfang einschränkt. Der SGB Modus schaltet sich automatisch nach 24h ab, wenn der Corsaro nicht benutzt wurde. Eine Entladung der Borbatterie wird somit ausgeschlossen.
➤ Besonderheiten des CORSARO
- Rundenzeiten mit bis zu 4 Zwischenzeiten
- Wiederaufladbare Lithium Batterie, inkl. 12V Bordanschluss
- 2 GB Speicher
- Integriertes TWIN GPS Modul
- Verschiedene Modi (Rundstrecke, Bergrennen)
- optionale CAN Logger (Aprilia, Kawasaki, Ducati, BMW, Yamaha)
➤ Packungsinhalt für CORSARO (CORS)
N ° 1 CORSARO TWIN GPS Laptimer und DatenloggerN ° 1 Elastische Lagerung kit
N ° 1 Dual Lock Klettband Befestigungssatz
N ° 1 Versorgungskabel 12 V Fahrzeugbatterie
N ° 1 Bedienungsanleitung deutsch
➤ Die Software des CORSARO

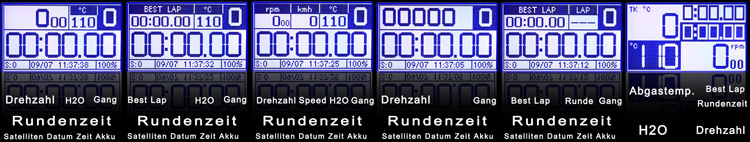

➤ Die Displayseiten
Der Touchscreen wird über den ON / OFF Taster freigegeben. Durch das "Wischen" mit dem Finger nach links oder rechts werden die verschiedenen Displayseiten aufgerufen.Durch einen Druck auf "EXIT" / "MENÜ" auf dem Display gelangen Sie in die sehr gut strukturierte Menüführung und können System- und Konfigurationseinstellungen vornehmen.
Analyseoption "PEAK" der Schnellanalyse, direkt über den Startbildschirm erreichbar. Über den Touchscreen können die einzelnen Runden einer Session angewählt werden. Die Max- und Minimumwerte werden in einem Wechsel von ca. 3 Sekunden angezeigt.

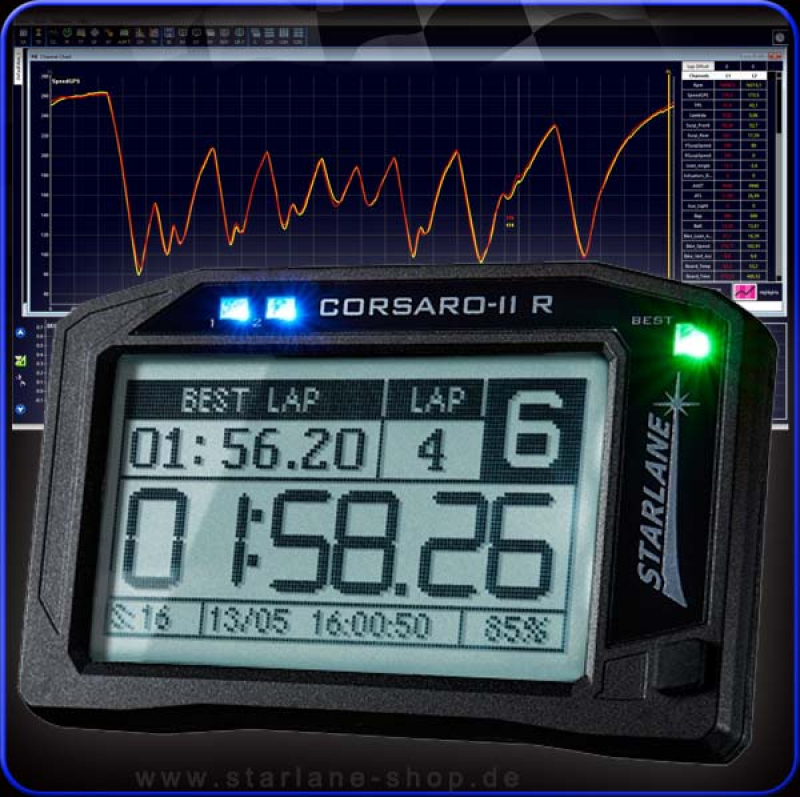

➤ Die Analysesoftware

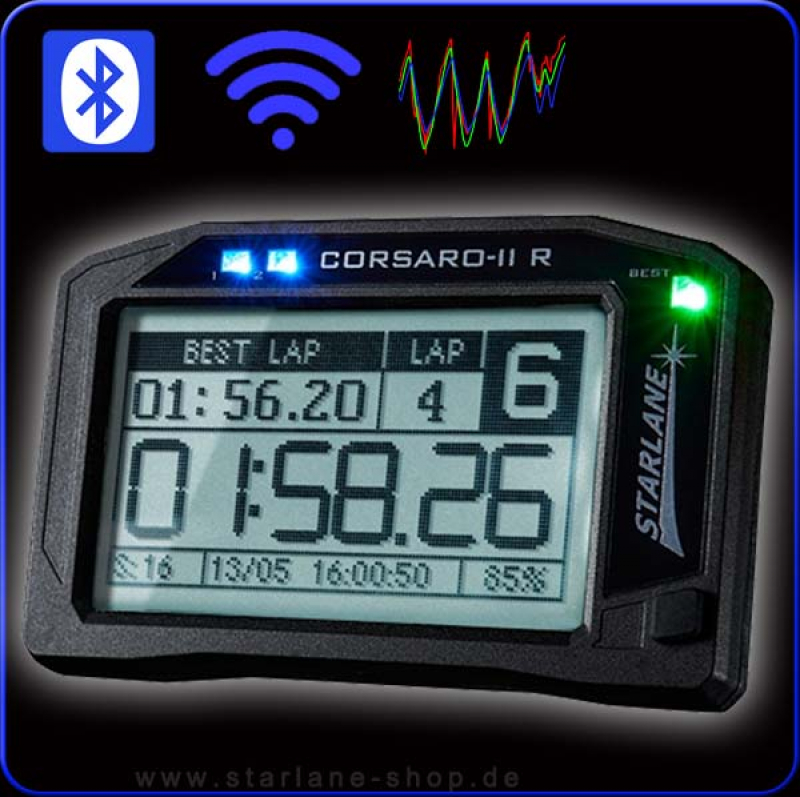

Der Laptimer CORSARO ermöglicht den Daten-Download via Bluetooth 4.0. Begeben Sie sich in der Box an Ihren Arbeitsplatz und laden Sie die Daten bequem ohne lästige Kabel auf Ihren Computer. Apps für Android und iOS ermöglichen eine schnelle Analyse über Ihr Tablet oder Handy.

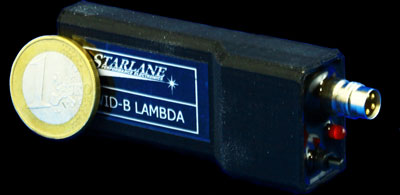

Ein weiteres Merkmal des CORSARO ist die Möglichkeit, durch die optionale Wireless-WID (Wireless Input Device) Funk-Datenlogger, Daten von Sensoren (z.B. TPS, TC, RPM, etc.) über den Diagnoseport des Fahrzeuges kabellos zu loggen. Das System ist erweiterbar, so dass Sie auch eigene, externe Sensoren mit aufzeichnen können.

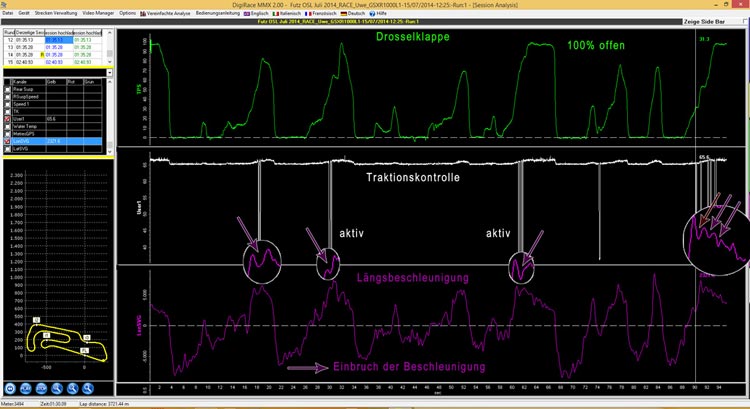

Schaffen Sie sich Einblicke, wo und wann Ihre TC arbeitet! Lassen Sie sich Ihre extrem wichtige Reifentemperatur im Rennen aufzeichen. Daten die äußerst interessant sind und Ihnen ermöglichen, schneller und sicherer zu fahren.
➤ Zubehör
➤ Unserer Service für Sie, nach der Bestellung eines Laptimer
Wir installieren vor der Auslieferung für Sie die GPS Koordinaten der Strecken, auf denen Sie fahren! Zum Ende des Bestellvorganges können Sie uns im Feld „Anmerkungen“ ihre Rennstrecken mitteilen, auf denen Sie fahren. Wir installieren die GPS-Koordinaten von bis zu 16 Strecken inkl. der Sektoren mit dem jeweiligen Namen der Rennstrecke auf Ihrem Laptimer. Der Laptimer erkennt vor Ort anhand der GPS Koordinaten die aktuelle Rennstrecke und bietet die passenden GPS Koordinaten zur Verwendung an. Sie können Ihr Gerät sofort nutzen!
Vor der Auslieferung wird jedes Gerät von uns auf eine aktuelle Firmware geprüft. Sollte eine neuere als die auf dem Laptimer befindliche Firmware verfügbar sein, wird der Laptimer von uns aktualisiert. Sie müssen nun nur noch eines tun! Das Gerät einschalten und fahren!
Wünschen Sie weitere Daten im Display? Wir beiten Plug & Play CAN Bus und univserselle Datalogger an. Wir koppeln Ihren optionalen Datanlogger mit dem CORSARO und nehmen ein paar Einstellungen vor, die Ihnen einen schnellen und einfachen Start mit Ihrem neuen Datalogger ermöglichen.
Sprechen Sie uns einfach unverbindlich auf unseren Service an!
➤ FAQ
F: TWIN-GPS - macht das Sinn macht?
A: Wir stellen Ihnen mit dem TWIN-GPS eines der derzeit genausten mobil arbeitenden GPS Systeme zur Verfügung.
Auch die Satellitenabdeckung in schwierigen geografischen Gegenden ist deutlich sicherer.
F: Kann ich die Analysesoftware auch auf meinem MAC nutzen?
A: Ja, mit der Windows Emulationssoftware VM WARE Fusion ist dies möglich.
➤ Ausstattung / Technische Daten des CORSARO
| Spannungsversorgung extern: |
|
| Spannungsversorgung intern: |
|
| Gewicht: |
|
| Abmaße B*H*T |
|
| Schutzklasse: |
|
| Display: |
|
| Geschwindigkeit: |
|
| Drehzahl: |
|
Schräglage
|
|
| Ganganzeige |
|
| Zeitnahme: |
|
| |
|
| Twin GPS: | |
| Datalogging externe Sensoren |
|
| Datalogging OBD Diagnosestecker |
|
Datenaustausch Gerät « » Computer
|
Bluettooth 4.0 |
Anleitung
|
|
Menü
|
deutsch / englisch / französisch / spanisch |
Software / Firmwareupdate
|
|
➤ Funktionsumfang des CORSARO
Technische Daten:
- interne 10 Hz TWIN-GPS & GLONASS Antenne
- WID - Funk-Datenlogger für externe Sensoren (optional)
- WID - Funk-Datenlogger für Diagnoseport (optional)
- Sehr helles Monochrom-Display
- Touchscreen (handschuhtauglich)
- Kurvenschräglage **
- Quer- & Längsbeschleunigung in G **
- Deutschsprachige Menüführung
- Zeitnahme auf Rundstrecken
- Bergrennmodus aus stehenden Start von Ort "A" nach "B"
- Durchfahren einer festen Sektion von Ort "A" nach "B"
- Performance Tool, Speed von 0 km/h auf 60 / 100 / 160 km/h, + eine freie Geschwindigkeit
- Performance Tool, Zeit von 0 auf 60 / 100 / 1000m, + eine freie Entfernung
- Datendownload via Bluetooth 4.0
- Dreifache Stromversorgung 12 Volt, 5V Mini USB und interner Lithiumakku
- bis zu 3 Zwischenzeiten
- automatische Ziellinienerkennung (no Hand Modus)
- rote LED für "BEST LAP" & "BEST SEKTOR"
- 1/100 Sekunde Auflösung
- inkl. Software MMX
- Analyse über Android App (in Vorbereitung)
- Ganganzeige*
- Anzeige der Wassertemperatur*
- Drehzahlanzeige* max. 32.000 U/min
- Geschwindigkeitsanzeige via GPS
- GPS Uhrzeit
- 2 Betriebsstundenzähler
- vorkonfigurierte Seiten (Display)
- Anzeige von Zeitverlust / Gewinn pro Sektor
- relative und absolute Anzeige der Zwischenzeit
- Fahranalyse in Echtzeit mit bis zu drei Fahrern, per MMX
- Software inklusive
- Speicher für 16 selbst gesetzte Rennstrecken
- Speicher für 200 bereits hinterlegte Rennstrecken (Bike / Auto / Kart / Cross)
- automatische Erkennung der abgespeicherten Rennstrecke
- Schaltblitz*
- Speicherung der max. Werte pro Runde
- anpassbare Energiesparfunktionen
- mehrere Displayseiten abrufbar
- großes beleuchtetes Display 400 * 220
- Wasserresistent
- Breite 95 mm * Höhe 61 mm * Tiefe 19,5 mm
- Gewicht 95g
- Verwendung: Go Karts, Motorräder, Autos, ATVs, Roller
** ➥ Funktion über Option in Artikelauswahl verfügbar (79,94 EUR)
Vergleich der Corsaro Laptimer untereinander
| Ich befinde mich >>>> | hier | ||
| CORSARO | CORSARO KART | CORSARO PRO | |
| internes 10 Hz TWIN GPS | |||
| Touchscreen | |||
| Farbdisplay | |||
| Monochrome Display | |||
| Bluetooth 4.0 Datenaustausch | |||
| Genauigkeit | +/- 1/100 Sek. | +/- 1/100 Sek. | +/- 1/100 Sek. |
| Sektorzeiten | 4 | 4 | 4 |
| Performance Tools | |||
| Beschleunigungsmessung | |||
| Durchzugsmessung | |||
| Zeitnahmemodis | |||
| Rundstrecke | |||
| Dragmodus | |||
| Bergrennen | |||
| Vorhersehende Rundenzeit | |||
| Anzeige Runden- / Sektorzeit +/- zur "Best Lap" | |||
| SAFD "no Hand Modus" | |||
| Anzeige Max. Werte | über opt. Datenlogger | über opt. Datenlogger | |
| Einsatzbeschränkung | max. 350 km/h | max. 165 km/h | max. 350 km/h |
| GPS Datarecording | |||
| Datarecording externe Sensoren | über opt. Datenlogger | (inkl.) | über opt. Datenlogger |
| Datarecording CAN-Bus ( Diagnoseport) | über opt. Datenlogger | über opt. Datenlogger | |
| 2 Streckenbibliotheken 16 / 200 | |||
| "Best Lap" & "Best Sektor" Led | |||
| Berechnung d. theoretisch "Besten Runde" | |||
| Schutz | IP 67 | IP 67 | IP 67 |
| Stromversorgung 12V / interner Akku | |||
| Einsatz externer Akku vorbereitet | BLICKS 1 / BLICKS 2 | BLICKS 1 / BLICKS 2 | BLICKS 1 / BLICKS 2 |
| Beschleunigungssensor | |||
| Gyroskop für Kurvenschräglage | |||
| Kurvenschräglage berechnet | Bestelloption | Bestelloption | |
| Quer- & Längsbeschleunigung | |||
| Ganganzeige | über WID-D Logger | über WID-D Logger | |
| Wassertemperatur | über WID-D Logger | über WID-D Logger | |
| Abgastemperatur | über WID-D Logger | (Sensor wählen) | über WID-D Logger |
| Schaltblitz | über WID-D Logger | über WID-D Logger | |
| Alarmfunktion H2O / TK | über WID-D Logger | über WID-D Logger | |
| Video Overlay | |||
| Sprachführung | deutsch | deutsch | deutsch |
| Anleitung | deutsch | deutsch | deutsch |
| App "Noesi" Android / iOS | |||
| MAAT (neu) Analysesoftware Windows / MAC | |||
Videovorstellung des Laptimer Corsaro
|
00:00 Einführung und Merkmale
00:50 GPS Boost Modus 01:10 Touchscreen 01:25 Funkdatalogging 03:00 Das Gehäuse 03:40 Frontansicht 04:10 4C Led Funktion |
04:40 Bildschirmseiten 05:10 Das Kurzmenü |
