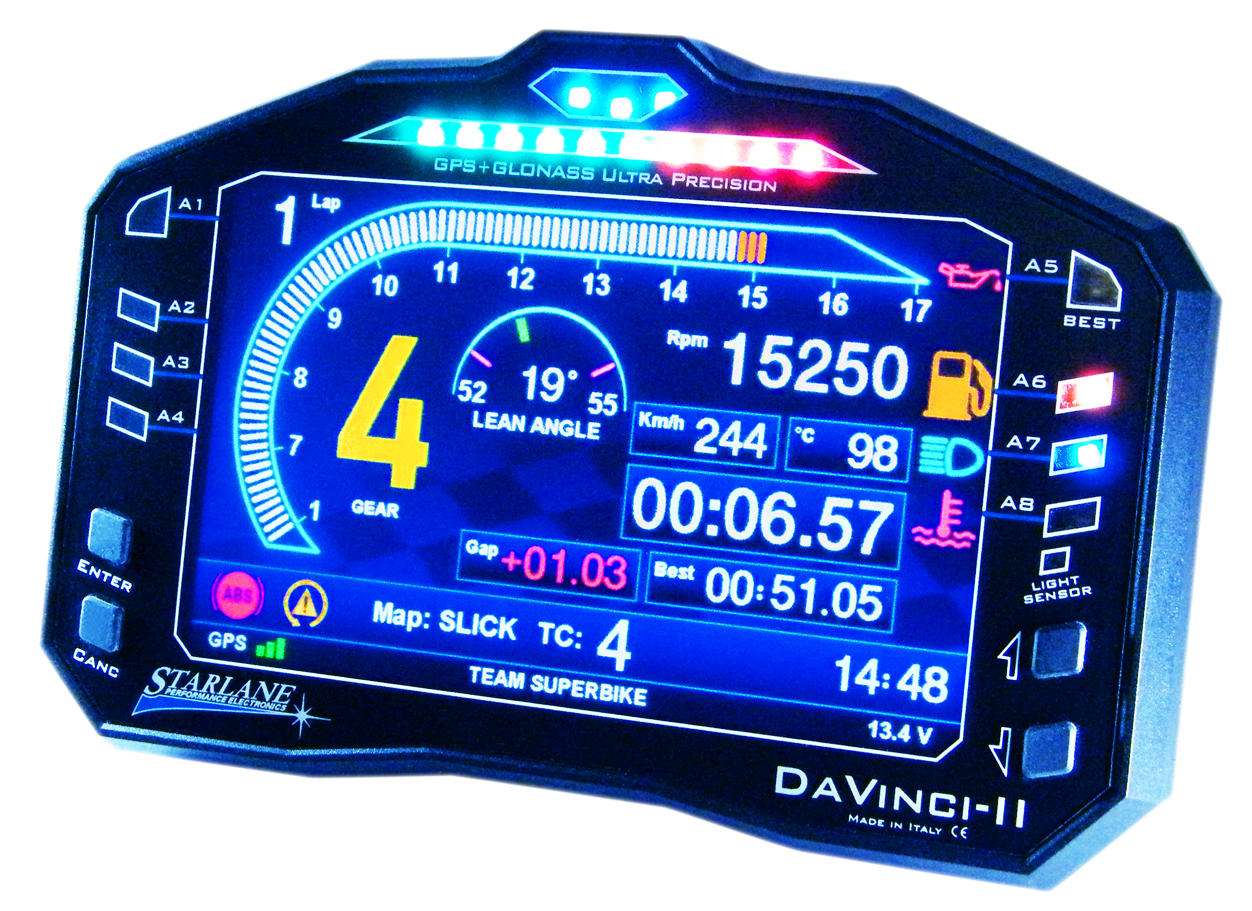

DaVinci-2R Dashboard mit TFT Farbdisplay & Schräglagensensor zur universellen und CAN-Bus Montage

Racing-Dashboard DaVinci-2 R für Motorräder

Beschreibung wie Version "S", jedoch beitzt das DaVinci-2 R zusätzlich 4 analoge Hochfrequenzeingänge (max. 500 Hz) , 2 Radspeedeingänge (100hz)
und es werden bei Fahrzeugen mit CAN-Bus die CAN Bus Daten aufgezeichnet. Auch können diese Daten im Display eingeblendet werden.



Spezifikationen:

• + 4 analoge Hochfrequenzeingänge (500 Hz)

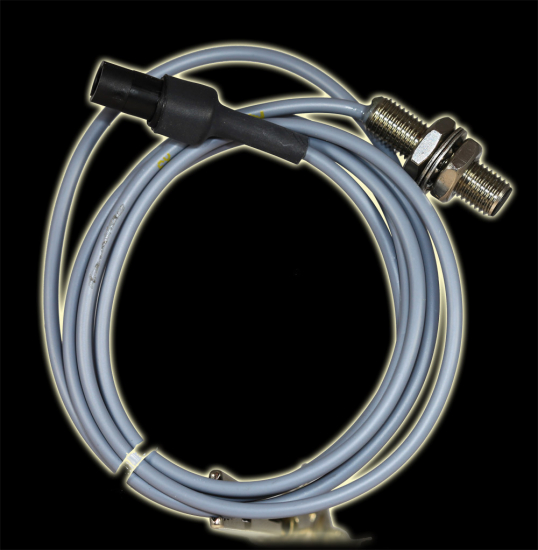

•   + 2 Eingänge für Radspeed
• mit bis zu 3 Datenlogger erweiterbar
• ein analoger Eingang für TPS Signal (100 Hz)
• Vorbereitung für umfagreiches Daterecording über WID Funklogger
• Laptiming mit einer Auflösung von 1/100 Sekunde über ein internes TWIN GPS System
• On-Board Streckenbibliothekt mit einigen hundert hinterlegten Strecken
• Automatischer Einlesemodus der FL und Sektoren (SAFD-2) bei unbekannten Strecken
• Internes Tool für Erfassung & Darstellung der Schräglage und Beschleunigungskräfte
• Digitale und analoge Bildschirmanzeige (Templates) integriert
• Berechnung der möglichen Idealzeit
• Best Lap LED / Best Sektor LED
• Kalkulation und Visualisierung von 3 Sektoren
• deutsche Menüführung
• deutsche Anleitung
• Einbindung von Videos in die GPS Daten über Software MMX / MAAT
• Analyse über Android & iOS App "MAAT mobil"
• digitale und grafische Drehzahlanzeige (max. 32000 rpm)
• Anzeige km/h über GPS (max. 320 km/h)
• Anzeige des eingelegten Ganges
• Wassertemperatur

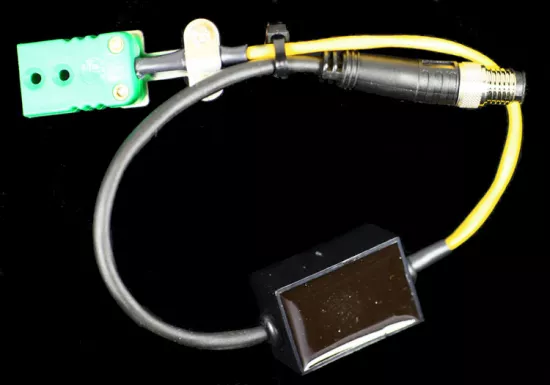

• Thermokupplung 1000°C (Sensor exklusiv)
• programmierbare Alarmfunktionen
• programmierbarer Schaltblitz
• Erfassung von Lambdadaten über WID Logger
• programmierbare LED-Bar für analoge Anzeige der Drehzahl
• 2-facher Betriebsstundenzähler
• Tageskilometerzähler
• Gesamtkilometerzähler
• Vorbereitung für umfagreiches Daterecording über WID Funklogger
• Datenerfassung über: 1 Starlane Starlane CAN BUS + 1 CAN BUS for ECU + 1 K-Line + 1 RS232
• USB, Bluetooth 4.0 und WiFi Data Download
• Speicher für 99 Session und 999 Runden

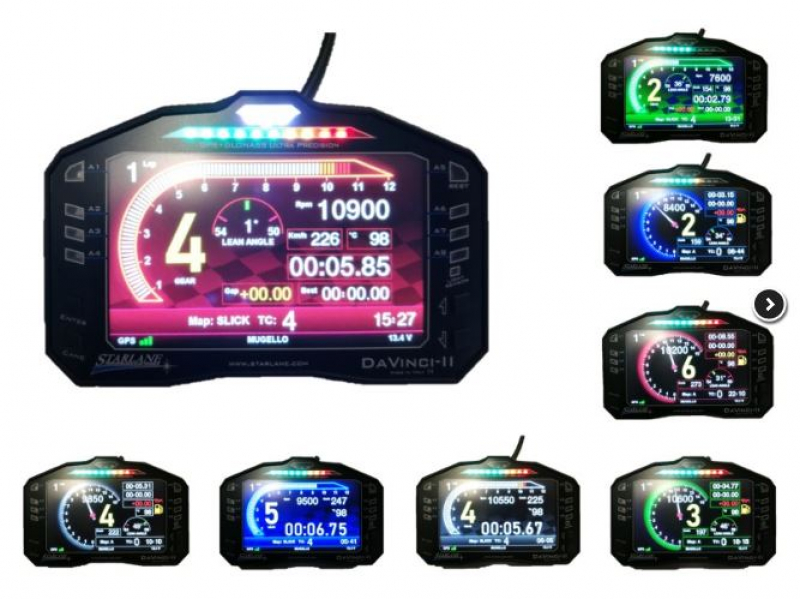

• Wählbare Bildschirmansichten (Templates)
• 5" TFT Display mit 800*480px
• wasserdicht nach IP67
• Abmaße: Breite 157 mm - Höhe 104 mm - Tiefe 22.6 mm

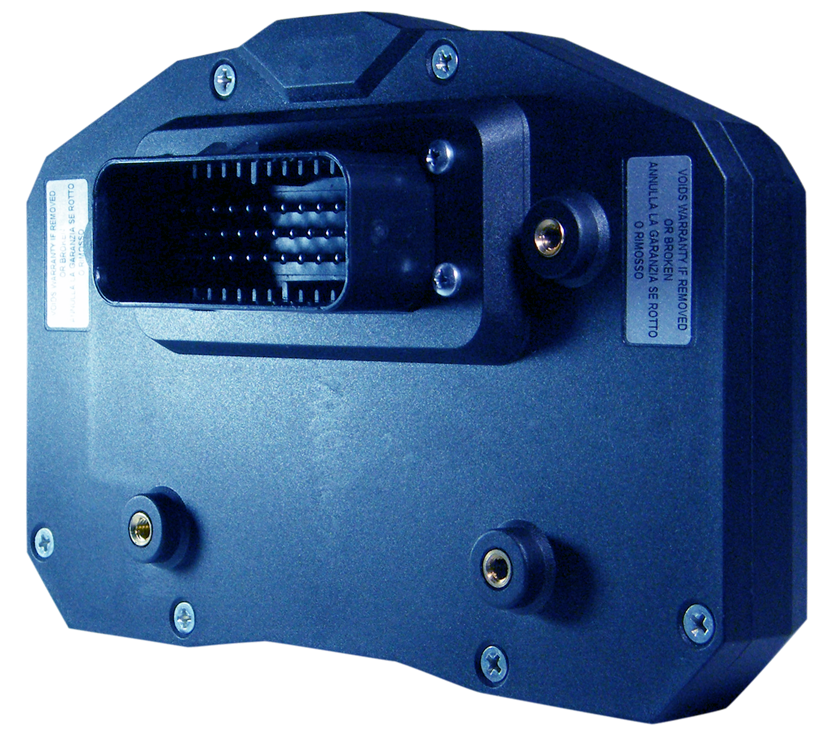

• Anschluss universell oder "plug in" Adapter
• Verwendung: Motorrad & Auto

Lieferumfang:

N ° 1 Dashboard DaVinci-2R
N ° 1 Elastische Lagerung Kit (Halteplatte & 3 Gummiaufnahmen)
N ° 1 USB Datenkabel, Abnahmekabel Drosselklappenstellung
N ° 1 universelles oder "plug in" Adapterkabel (je nach Auswahl der Artikeloption)
N ° 1 "MAAT mobil" für Android und IPhone im Appstore
N ° 1  MAAT Analysesoftwar für Windows und MAC



Fahrzeugspezifische Hinweise

APRILIA RSV4, Anmerkungen zu Montage:

• Die Blinkerfunktion der RSV4 wird durch das DaVinci-II Dashboard übernommen.
• Die LED A3 & A4 blinken nach dem Start des Dash als Infoanzeige für das ABS und der TC. Diese Anzeige verlischt sobald sich das Fahrzeug bewegt.

1. Rufe das APRC-Menü auf, indem Du die + -Taste am Lenker 2 Sekunden lang drückst.
2. Wähle mit den Pfeiltasten des DaVinci die Einstellung, die geändert werden sollen.
3. Drücken die Eingabetaste auf dem Dashboard, um das Feld (Einstellungen) zu bearbeiten.
4. Verwende die Tasten + und - am Lenker, um die Werte zu ändern. Drücken "Canc" auf dem DaVinci, um das Einstellungsfeld zu bestätigen und zu schließen.

KAWASAKI ZX10R ab Modell 2016:

• Um die Launch Kontrolle zu aktivieren, drücke bitte ca. 8 Sekunden die "SET" Taste am Lenker der ZX10R. Als Bestätigung der aktivierten Launch Kontrolle blinkt die LED-Bar im Display.

SUZUKI GSXR 600 / 750 / 1000

• Bei Suzuki-Modellen bei denen die Montage des Dashboards DaVinci nur über einen universellen Kabelkit möglich ist, muß der Speedsensor der Suzuki an eine geschalteten 12V Versorgung angeschlossen werden. Hintergrund:  Der Speedsensor wird über das originale Dash mit 12V versorgt. Dieser Anschluss muss manuell erledigt werden und ist nur notwendig wenn man ein Speedsignal für die Ganganzeige benötigt und / oder den Kilometerstand erfassen möchte. Die Speedanzeige selbst wird über GPS ermittelt.



	BMW S1000RR	Yamaha R1 RN32 / 49	Yamaha  R6 RJ27	Kawasaki ZX10	Ducati Panigale	Aprilia RSV4 APRC / RF	Aprilia Tuono 2016-
Motordrehzahl	✔	✔	✔	✔	✔	✔	✔
Wassertemperatur	✔	✔	✔	✔	✔	✔	✔
Ansaugflufttemperatur	✔	✔	✔	✔	✔
Gang	✔	✔	✔	✔	✔	✔	✔
Radspeed hinten	✔	✔	✔	✔	✔	✔	✔
Radspeed vorn	✔	✔	✔	✔	✔	✔	✔
Bremse hinten	✔	✔		✔		✔	✔
Bremse vorn	✔	✔		✔		✔	✔
ABS_Stat	✔
ABS_Int	✔
Drosselklappe 1 Motor	✔	✔	✔	✔	✔	✔
Drosselklappe 2 Motor	✔
Gasgriffstellung (drive by Wire)	✔	✔	✔	✔		✔	✔
TC-Level	✔	✔	✔	✔		✔	✔
TC-Interventing	✔	✔	✔	✔			✔
Powermode	✔	✔	✔	✔	✔	✔	✔
Slidecontrol		✔
Launch Control				✔		✔	✔
Wheelie Control				✔		✔	✔
Ansaugdruck						✔	✔
Schräglage						in Vorbereitung
Batterie	✔	✔		✔	✔	✔	✔
Shifter UP				✔
Shifter DOWN				✔
Engine Brake Control				✔
Shifter				✔	✔



F: Kann das DaVinci auch auf der Strasse genutzt werden?
A: Das DaVinci erfüllt alle Funktionen dafür. Inkl. Anzeige der gefahrenen Km, Fernlicht und Fahrtrichtungsanzeige.
     Für die Verwendung auf der Straße benötigst du eine Einzelabnahme. Eine ABE stellen wir nicht aus.


F: Kann ich die Analysesoftware auch auf meinem MAC nutzen?
A: Ja, mit der Windows Emulationssoftware VM WARE Fusion  ist dies möglich.
