Ganganzeige, Anschluss - Montageplan für Motorrad / APRILIA ✔ BENELLI ✔ BUELL ✔ CAGIVA ✔ DUCATI ✔ MOTO GUZZI ✔ HONDA ✔ KAWASAKI ✔ KTM ✔ SUZUKI ✔ TRIUMPH ✔ YAMAHA ✔

Weitere Informationen und Anschlusspläne für unsere Ganganzeige finden Sie auf unserer Partnerseite www.Starlane24.de....

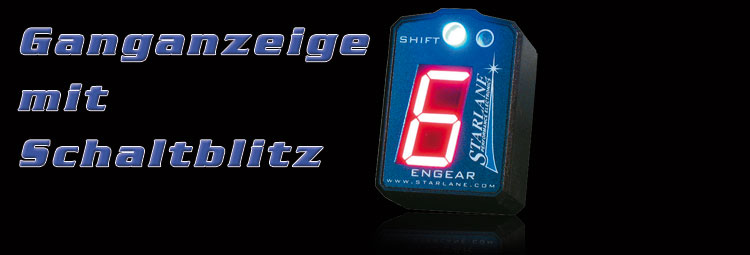

GANGANZEIGE für Motorräder, wie Honda, Yamaha, KTM oder Kawasaki

Hätte ich doch eine Ganganzeige....

Wer kennt das nicht?! In welchem Gang bin ich jetzt?! Die Frage stellt sich wohl fast jeder Motorradfahrer auf einer Tour öfter. Egal ob es beim Hochschalten die Suche nach dem 7. Gang ist, oder beim Runterschalten nicht der gesuchte zweite Gang, sondern doch der erste Gang gewesen ist. Unschön, wenn die Frage nach dem eingelegten Gang einem auf der Rennstrecke oder bei einer anspruchsvollen Kurvenfahrt im Gebirge die Aufmerksamkeit nimmt.
Inzwischen haben zahlreiche Hersteller nachgezogen und eine Ganganzeige wieder im Dashboard integriert.  Für Fahrer die an ihrem Motorrad gern eine Ganganzeige nachrüsten möchten, bieten wir eine universelle Ganganzeige an, für die wir hier die notwendigen Kabelfarben abbilden, damit Ihnen die Montage der Ganganzeige möglichst leicht fällt. In der Regel werden alle Anschlüsse direkt am Tacho gemacht. Bei Abweichungen weisen wir nach Möglichkeit darauf hin.
Für einen Teil der am Markt befindlichen Motorräder bieten wir auch „plug in“ Adapter an, die die Montage der Ganganzeige auf ein einfaches stecken eines Adapterkabels hinter dem Tacho reduzieren. Eine Übersicht der verfügbaren „plug in“ Adapter finden Sie auf der Seite der  Artikelbeschreibung unserer Ganganzeige. Im Auswahlmenü können Sie dann das Adapterkabel mit zur Anzeige auswählen oder die universelle Version der Ganganzeige für Ihr Motorrad bestellen.


Wie funktioniert die Ganganzeige?

Die Ganganzeige nutzt das Drehzahl- und Geschwindigkeitssignal das am Tacho ankommt für die Berechnung des Ganges. Dieses Verhältnis der beiden Signal ist in jedem Gang einzigartig und muss lediglich einmalig angelernt werden. Die Ganganzeige kennt nun die einzelnen Übersetzungsverhältnisse eines jeden Ganges und gleicht diese nur noch in Echtzeit miteinander ab. So das der eingelegte Gang ohne Verzögerung in der Ganganzeige aufleuchtet.

Ein optionaler Schaltblitz kann mit dem gewonnenen Drehzahlsignal aktiviert werden. Die Aktivierung ist jedoch nicht zwingend notwendig.

Anschlussplan für Ganganzeige an einer APRILIA

RXV   DORSODURO ✔  RSV1000 ✔ RSV4   TUONO ✔  FUTURA   PEGASO ✔ CAPONORD ✔ MILLE FACTORY    RS250

Modell Jahr 12 Volt Neutral km/h U/min Masse
RXV 2009-10 grün / schwarz   braun / gelb weiß / rot blau / grün
DORSODURO 2009-10 grün / rot   grau/weiß ECU grau / rot ECU blau / grün
RSV1000 1998-03 grün braun / pink grau / weiß grau / violett blau / grün
RSV1000 2004-08 grün / rot grau / schwarz grau / weiß ECU grau / rot ECU dunkel blau
RSV4 2009-12 grün / rot   grau / weiß ECU braun / violett ECU blau / grün
TUONO 2006-10 grün   grau / weiß ECU grau / rot ECU blau
FUTURA 2001-04 grün weiß / blau blau / orange braun / pink blau
PEGASO 2005-10 grün / orange   blau / orange ECU weiß / violett ECU blau
CAPONORD 2001-03 grün   grau / weiß ECU braun / pink blau
CAPONORD 2004-10 grün rosa / schwarz grau / weiß ECU grau /rot ECU blau
MILLE Factory 2004- grün / rot grau / schwarz grau / weiß gelb / blau blau / grün
RS250 2001 grün / braun blau / schwarz grau / violett weiß / violett schwarz



Anschlussplan für Ganganzeige an einer BENELLI

TORNADO    TNT   TRE K

Modell Jahr 12 Volt Neutral km/h U/min Masse
TORNADO 2001-02 grün / weiß weiß / violett blau rot / grau schwarz
TORNADO 2003-06 grün / weiß weiß / violett blau grau / violett schwarz
TRE K 2006-10 rot / braun   blau grau / rot schwarz
TNT 2005-08 rot / braun weiß / violett blau grau / rot schwarz


Anschlussplan für die Ganganzeige an einer BUELL

XB9 ✔   XB12

Modell Jahr 12 Volt Neutral km / h U / min Masse
XB9 alle braun / gelb   weiß grau / weiß ECU schwarz
XB12 alle orange / weiß   weiß pink schwarz


Anschlussplan für die Ganganzeige an einer CAGIVA

RAPTOR 650   RAPTOR 1000    NAVIGATOR 1000

Modell Jahr 12 Volt Neutral km/h U / min Masse
RAPTOR 650 2001-07 orange / grün   grün / weiß grau / grün blau
RAPTOR 1000 2000-05 grau / rot   orange / weiß grau / grün blau
NAVIGATOR 1000 2000-05 grau / rot   orange / weiß grau / grün blau


Anschlussplan für die Ganganzeige an einer DUCATI

748   916   996   998   749   999   848   1098   MONSTER 620   MONSTER S2R - S4R   MONSTER 800-1000   MONSTER 696-1000  ✔  MULTISTRADA 1000 / 1100 / 620   ST3   ST4   SPORT 1000   GT1000    PAUL SMART 1000LE   STREETFIGHTER   HYPERMOTORRAD 796-1100

Modell Jahr 12 Volt Neutral km / h U / min Masse
748 / 916 / 996 / 998 alle hellblau   Speedsensor grün / grau schwarz
749 / 999 alle gelb   dunkelgrün ECU grün / gelb ECU schwarz
848 / 1098 alle rot / schwarz   dunkelgrün ECU grün / gelb ECU schwarz
MONSTER 620 alle gelb   grau/grün grün schwarz
MONSTER S2R-S4R alle gelb   grau/grün grün schwarz
MONSTER 800-1000 alle gelb   grau/grün grün schwarz
MONSTER 696-1100 alle rot/schwarz   grün ECU grün/gelb ECU schwarz
MULTISTRADA alle gelb   grün ECU grün/gelb ECU schwarz
ST3 / ST4 2004-07 gelb   grün ECU grün/gelb ECU schwarz
SPORT 1000 2008 gelb   dunkelgrün ECU grün/gelb ECU schwarz
GT1000  alle gelb   grün grau/grün ECU schwarz
PAUL SMART 1000LE alle gelb   grün grau/grün schwarz
STREETFIGHTER 2010 rot/schwarz   grün ECU grün/gelb ECU schwarz/grün
HYPERMOTORRAD 2008-11 rot/schwarz   grün ECU grün/gelb ECU schwarz



Anschlussplan für die Ganganzeige an einer MOTO GUZZI

GRISI 1100-8V   BREVA 750   BREVA 850 / 1100   NORGE 1200  ✔  STELVIO 1200

Modell Jahr 12 Volt Neutral km / h U / min Masse
GRISO 1100-8V 2005-10 orange/grün   grau/weiß ECU hellblau/grün (ECU) blau
BREVA 750 2003-10 grün   grau/weiß  hellblau/grün  blau
BREVA 850-1100 2006-10 orange/grün   grau/weiß ECU hellblau/grün (ECU) blau
NORGE 1200 & ABS 2006-10 orange/grün   grau/weiß ECU hellblau/grün (ECU) blau
STELVIO 1200 & ABS 2009-11 orange/grün   grau/weiß ECU hellblau/grün (ECU) blau


Anschlussplan für die Ganganzeige an einer HONDA

HORNET   CBF500   CBF600   CBR600F    CBR 600 RR   TRANSALP   DEAUVILLE   VFR800    CBR900   CBR1000    CBR 1000 RR   CROSSRUNNER    VTR 1000 SP1/SP2    CBR1100 BLACK    CB1300    VARADERO

Modell Jahr 12 Volt Neutral km / h U / min Masse
HORNET 600 1998-02 schwarz/braun   Speedkit blau/gelb ECU grün
HORNET 600 2003-06 schwarz/braun   pink/grün gelb/grün grün
HORNET 600 & ABS 2007-13 schwarz/braun   pink/blau gelb/grün grün/schwarz
CBF 500 / 600 2004-07 schwarz/braun   pink/grün gelb/grün grün
CBR 600 F 1999-05 schwarz/braun   pink/grün gelb/grün grün
CBR 600 RR 2003-06 schwarz/braun   pink/grün gelb/grün grün
CBR 600 RR 2007-08 weiß/schwarz   pink/grün gelb/grün grün/schwarz
TRANSALP XL 700 2008-10 schwarz/braun   pink/grün gelb/grün grün
DEAUVILLE 700 2007-13 schwarz/braun   pink/grün gelb/grün grün
VFR800 2006-09 schwarz/braun   pink gelb/grün grün
HORNET 900 2002-06 schwarz/braun   pink/grün gelb/grün grün
CBR900 1996-97 schwarz/braun   pink/grün gelb/blau ECU grün
CBR900 1998-01 schwarz/braun   pink/grün gelb/grün grün
CBR900 2002-04 schwarz/braun   pink/grün gelb/grün schwarz
CB1000 2008-13 schwarz/braun   pink/blau gelb/grün grün/schwarz
CBR1000RR 2004-07 braun / weiß   pink gelb/grün grün
CBR1000RR 2008-11 braun/weiß   pink/grün gelb/grün grün/schwarz
CROSSRUNNER 2010-13 weiß/gelb   pink/grün gelb/grün grün/schwarz
VTR1000 SP1/SP2 2000-06 weiß/gelb   pink/grün gelb/grün grün/schwarz
CBR1100 XX 1999-06 schwarz/braun   pink gelb/grün grün
CBR1100XX 2001-06 schwarz/braun   pink/grün gelb/grün grün
CB1300 2003-05 dunkelrot/schwarz   pink/grün gelb/grün grün
VARADEO 1000 1999-02 schwarz/braun   pink/grün gelb/grün grün
VARADEO 1000 2003-11 schwarz/braun   pink/grün gelb/grün grün



Anschlussplan der Ganganzeige an einer KAWASAKI

ER6N   ZX6R   ZX6RR   VERSY 650   VERSY 1000 ABS   Z750   Z1000   ZX10R   ZX9R   ZX12R

Modell Jahr 12 Volt Neutral Km / h U /min Masse
ER-6N 2005-11 braun / weiß   hellgrün / rot hellblau schwarz / gelb
ZX6R & ZX6RR 1998-06 braun / weiß   gelb hellblau schwarz / gelb
VERSYS 650 2006-09 braun / weiß   grün/rot hellblau schwarz / gelb
VERSYS 1000 ABS 2011-13 braun / weiß   pink hellblau schwarz / gelb
Z750 / Z1000 2003-09 braun / weiß   pink hellblau schwarz / gelb
Z1000 2010-13 braun / weiß   pink rot/gelb schwarz / gelb
ZX9R 1998-05 braun / weiß   gelb hellblau schwarz / gelb
ZX10R 2001-06 braun / weiß   blau/gelb hellblau schwarz / gelb
ZX12R 2000-06 braun / weiß   gelb blau/rot schwarz / gelb




Anschlussplan der Ganganzeige an einer KTM

690   950   990 SUPERDUKE    990

Modell Jahr 12 Volt Neutral Km/h U/min Masse
690 2009-11 orange   orange/schwarz blau/weiß braun
950 2005-08 gelb/orange   orange/schwarz viola/bianco ECU braun
990 SUPERDUKE 2007-11 gelb/orange   orange/schwarz blau/weiß braun
990 2007-10 gelb/orange   orange/schwarz blau/weiß braun


Anschlussplan der Ganganzeige an einer MV Agusta

BRUTALE 750   BRUTALE 910    BRUTALE 920   BRUTAL 989   F4 1000S    F4 R    F4 1000

Modelle Jahr 12 Volt Neutral km/h U/min Masse
BRUTALE 750 2001-06 violett/weiß   braun grau/gelb schwarz
BRUTALE 910 200510 violett/weiß   braun grau/gelb blau
BRUTALE 920 2011- gelb/grün   orange/black ECU braun/schwarz ECU blau
BRUALE 989 2007-10 violett/weiß   orange/black gelb/blau blau
F4 1000 2004-06 violett/weiß   braun grau/gelb dunkelblau
F4 1000 S 2006-08 blau/gelb   orange/grün gelb/blau blau
F4 1000 2010- blau/gelb   orange/schwarz ECU braun/schwarz ECU blau


SUZUKI
TRIUMPH
YAMAHA

Die Kabelfarben der Marken SUZUKI, TRIUMPH und YAMAHA finden Sie auf der folgenden Seite...
