GPS Laptimer CORSARO PRO mit internem 10 Hz TWIN GPS, für Auto und Motorrad
- Beschreibung des GPS Laptimer Corsaro PRO
- Eigenschaften
- Zeitmessverfahren
- Datarecording (externe Sensoren & CAN Bus)
- Displayseiten
- Anschlussplan
- Technische Daten
- Lieferumfang
- Analysesoftware für PC
- Analyse App "Noesi" für Android und IOS
- "plug in" CAN-Bus & universelle Datenlogger (neues Browserfenster öffnet sich)
- Zubehör
- FAQ
- Videos zum Funktionsumfang (neues Browserfenster öffnet sich)
- MAAT Analysesoftware Anleitung deutsch

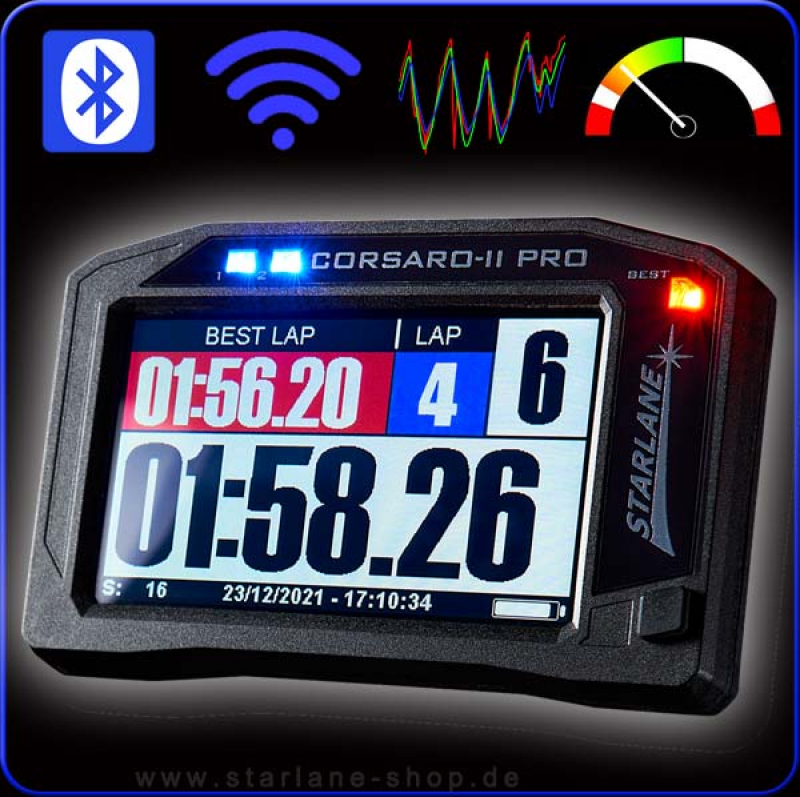

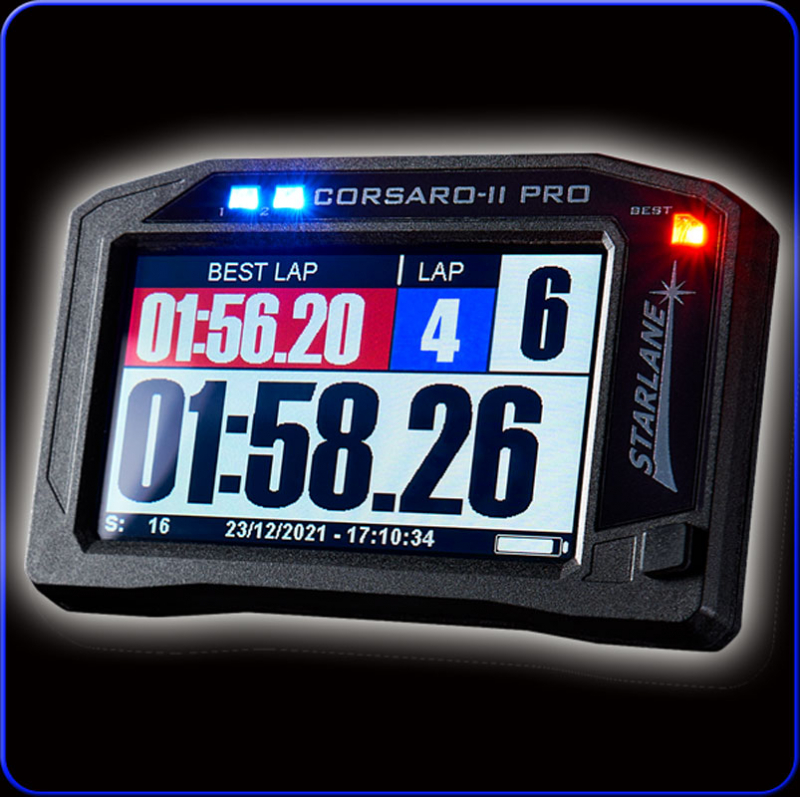

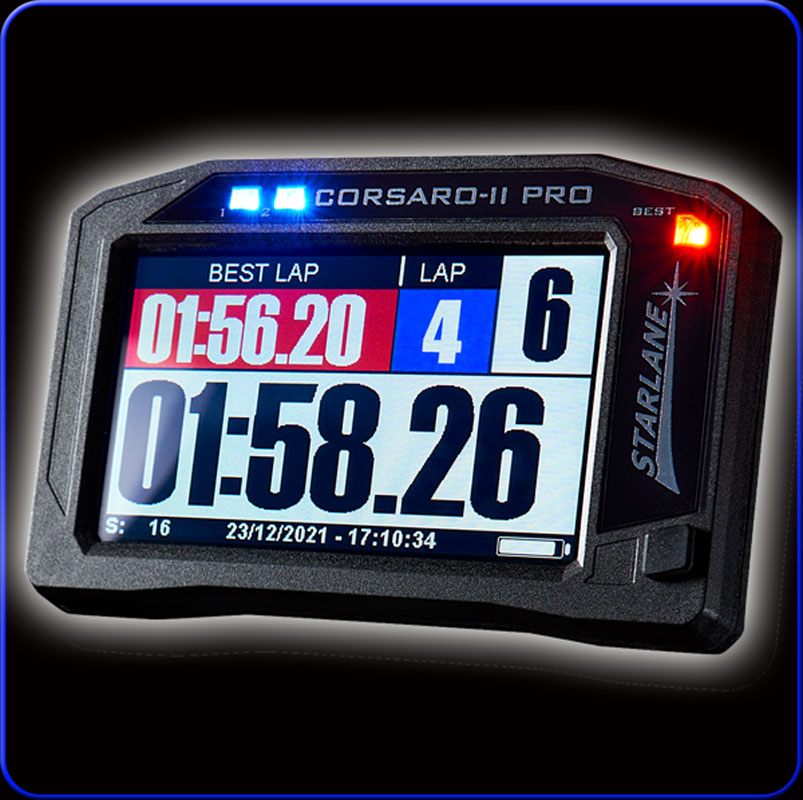

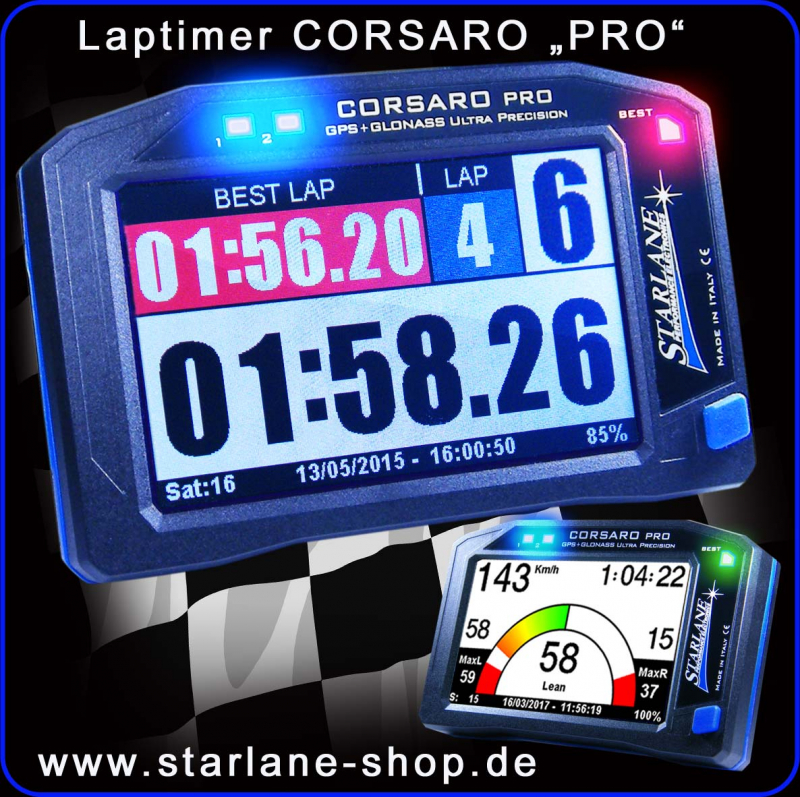

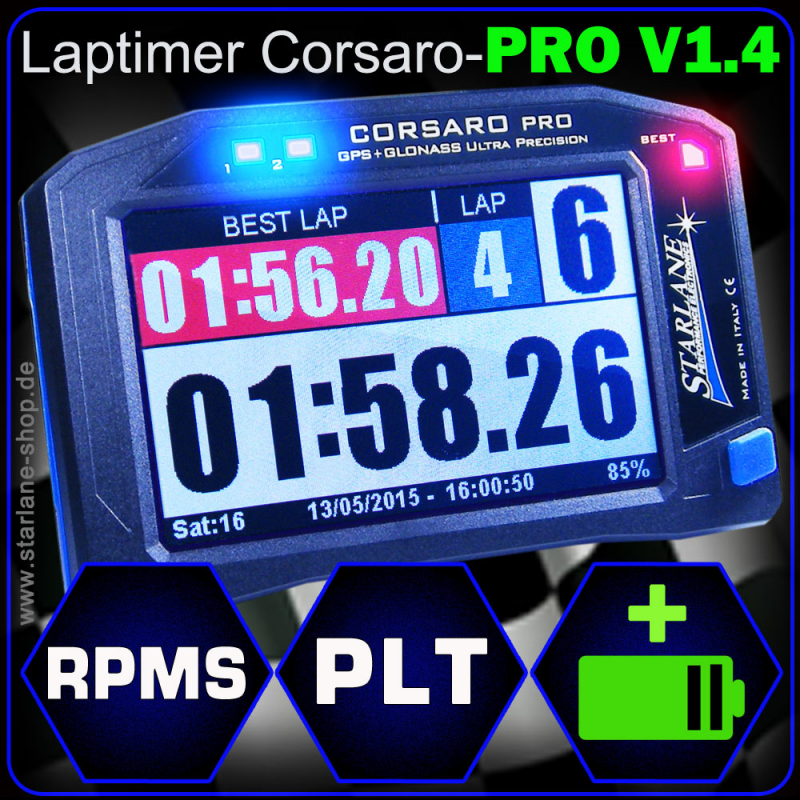

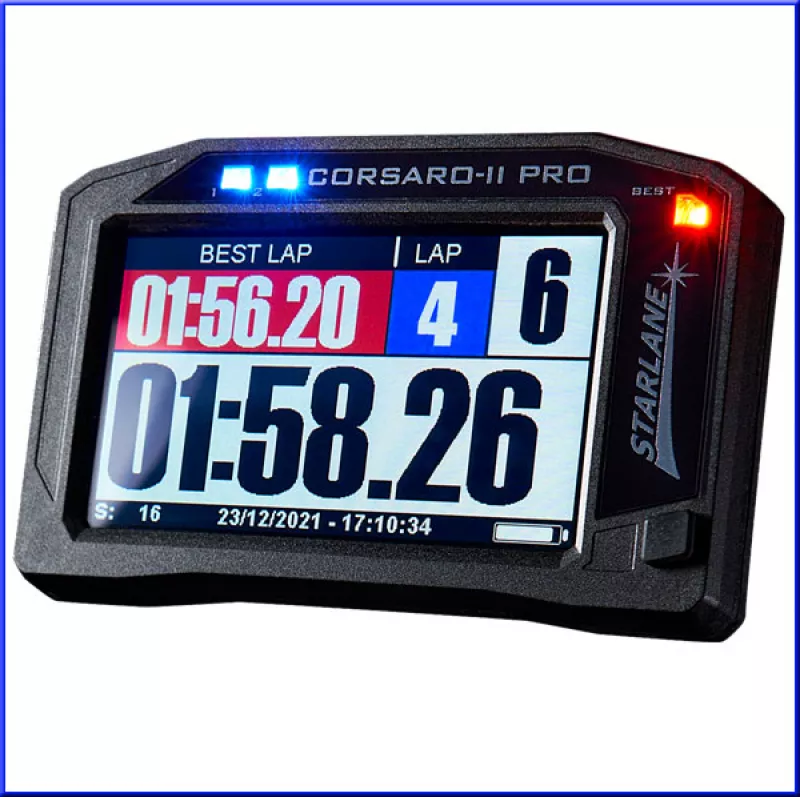

Beschreibung des GPS Laptimer CORSARO PRO
Der GPS Laptimer Corsaro PRO revolutioniert das Konzept der Laptimer und Datenlogger und definiert einen neuen technologischen Schritt im Rennsport. Als einer der ersten GPS Laptimer am Markt nutzt der Corsaro das amerikanische GPS und das russische GLONASS gemeinsam für die GPS Rundenzeiterfassung im Motorsport. Mit beiden GPS Systemen steht der Positionserfassung für die aufgezeichnete Linie und der GPS Zeiterfassung die doppelte Anzahl von Satelliten zur Verfügung. Bis zu 16 Satelliten gleichzeitig werden nun vom Laptimer Corsaro genutzt. Selbst schwierige Bedingungen wie die Nordschleife stellen absolut kein Problem dar. Die Zeiterfassung ist zu 100% zuverlässig und arbeitet mit einer Genauigkeit von +/- 1/100 Sekunde. Der Laptimer kann in 99 Session bis zu 999 Runden aufzeichnen.
Alle gewonnenen Daten können einfach und schnell in einen Computer geladen werden. Mit der Analysesoftware MMX oder der App "Noesi", lassen sich die Daten schnell und sauber analysieren. Die App "Noesi" ist für Android und IOS verfügbar.
Großes Augenmerk haben wir bei der Verarbeitung auf den Schutz des Laptimer vor Wasser und den Vibrationen gelegt. So ist die Elektronik im vorderen Teil des Gehäuses über das neue SDGS (Starlane Gasket Dampening System) völlig entkoppelt vom hinteren Gehäuse und eventuellen Vibrationen. Der hintere Teil des Gehäuses wird lediglich für die Montage eines kleinen Halters mit einem weiteren Silikonblock genutzt. Selbst die Gehäuseschrauben sind jeweils mit einem eigenen Silikonring zum Schutz gegen Nässe und Staub abgedichtet. Perfektion im Detail!
Mit großer Aufmerksamkeit gestalteten wir die Rückseite des Gerätes. Das Ziel war es, einen möglichst kleinen und abnehmbaren Stromanschluss zu konstruieren, der Ihnen bei der Montage des Laptimer maximalen Spielraum an Beweglichkeit lässt. Eine spezielle Zugentlastung sorgt für einen wasserdichten Abschluss der Kabelführung. Der Corsaro baut durch seine leicht gewölbte Rückseite extrem schmal, es gibt keine Bauteile die hervorstehen und störend bei der Montage sind. Über die Micro-USB Buchse wird der interne Akku geladen. Eine Silikonabdeckung versiegelt das Gerät absolut wasserdicht.


Eigenschaften / Besonderheiten

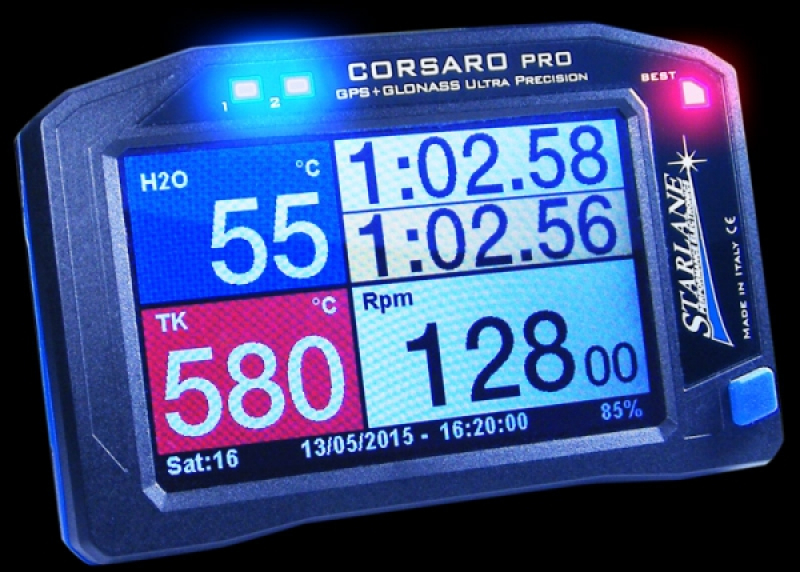

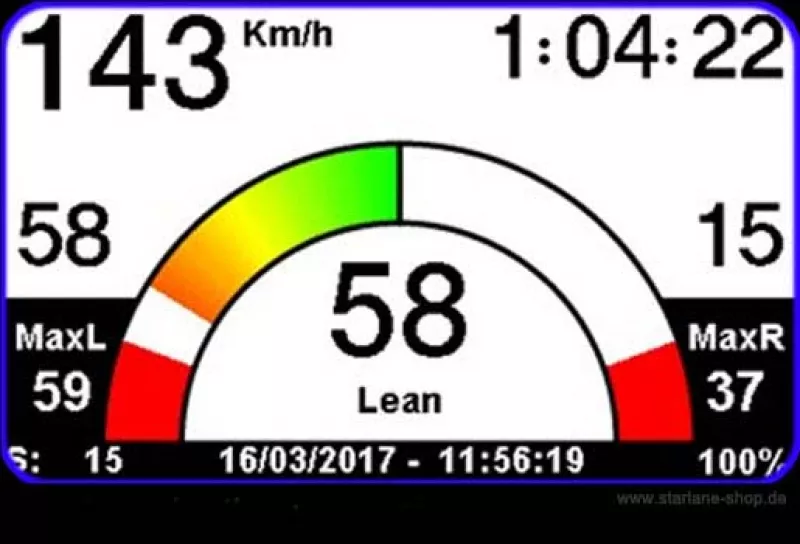

Das leuchtstarke Farbdisplay macht es zudem möglich, bestimmte Informationen farblich sehr gut wahrnehmbar darzustellen. Das können kritische Temperaturen, aber auch eine verbesserte Rundenzeit sein. Ein interne 2 Achsen Gyrosensor gibt Ihnen bereits bei der Fahrt Informationen zu Ihrer Kurvenschräglage und Beschleunigung in "g". All diese Daten lassen sich natürlich zu jeder GPS Position auf den Meter genau darstellen. Auch die Einbindung dieser Daten über die Analysesoftware MMX in eine Video ist vorbereitet.
Denkbar einfach ist auch die Bedienung des Corsaro. Denken Sie an Ihr Smartphone! Genauso einfach ist auch die Bedienung des Laptimer. Mit einem "Wisch" wählen Sie verschiedene Displayseiten oder das für Sie notwendige Menü aus.
Ein interner, leistungsstarker Akku erhöht Ihre Mobilität mit dem Laptimer und ermöglicht Ihnen ein schnelles Umsetzen auf andere Fahrzeuge, wie es besonders bei industriellen Tests häufig notwendig ist.


Der SGB Modus.
Beim Starlane GPS Boost Modus, bleibt der Laptimer auch im abgeschalteten Zustand in einem Stand by Modus zu den Satelliten, so dass die Datenübertragung und Positionierung des Corsaro erhalten bleibt. Der GPS typische "Warmstart" bei dem das Gerät seine eigene Position erkennt und speichert, fällt weg. Der Corsaro kann also umgehend nach dem Start benutzt werden. Hilfreich ist diese Option für Fahrer die in der Box untergebracht sind, oder schwieriges Gelände den Satellitenempfang einschränkt. Der SGB Modus schaltet sich automatisch nach 24h ab, wenn der Laptimer Corsaro nicht benutzt wurde. Eine Entladung der Borbatterie wird somit ausgeschlossen.
Der GPS Laptimer Corsaro unterstützt die folgenden Zeitmessverfahren:
- Geschlossene Rennstrecke
- Bergmodus fahrend / stehend
- Dragracing
- Beschleunigungsstest (4 freie Parameter über Distanz und Geschwindigkeit)
- Predictiv Laptiming (in Vorbereitung)
Datarecording, Aufzeichnung externer Sensoren und CAN-Busdaten

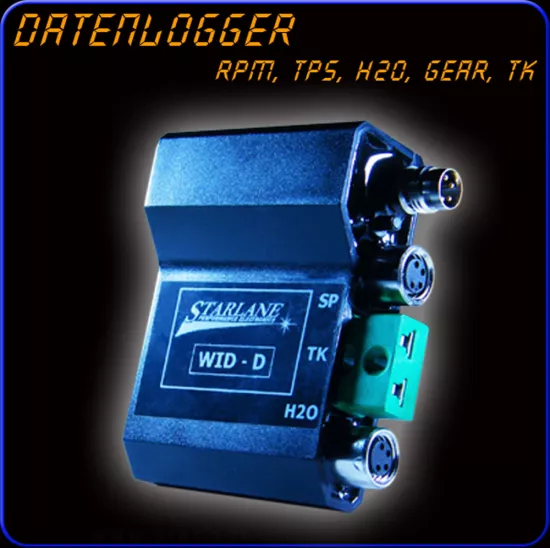

Ihr Laptimer Corsaro kann schnell und sehr einfach zu einem Datenlogger erweitert werden. Sie können bis zu 5 Datenlogger in den Corsaro einbinden.
Eine weitere Besonderheit ist die Datenübertragung über Funk an den Corsaro. So ersparen Sie sich ein Kabelwirrwarr an ihrem Gerät, an dem lediglich ein 12V Anschluss vorhanden ist. Alle weiteren Anschlüsse werden über Funkeinbindung ersetzt.

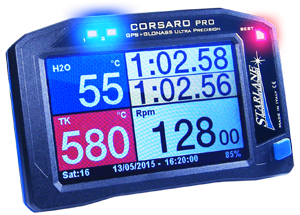

Um sich mit dem CORSARO die Drehzahl, Ganganzeige, Drosselklappe oder aber auch einen anderen analogen Sensor, wie z.B. Reifentemperatur oder das Signal einer Traktionskontrolle anzeigen zu lassen, benötigen Sie eines der optional angebotenen Funkdatenlogger z. B. das Loggermodul WID-C CAN, WID-B CAN, WID A XS.
![]() ![]() |
Für die folgenden Modelle bieten wir neben universellen Datenloggern für Autos und Motorrädern, spezielle "plug in" Datenlogger an mit denen eine Vielzahl von Daten aus dem CAN-Bus aufgezeichnet werden. |

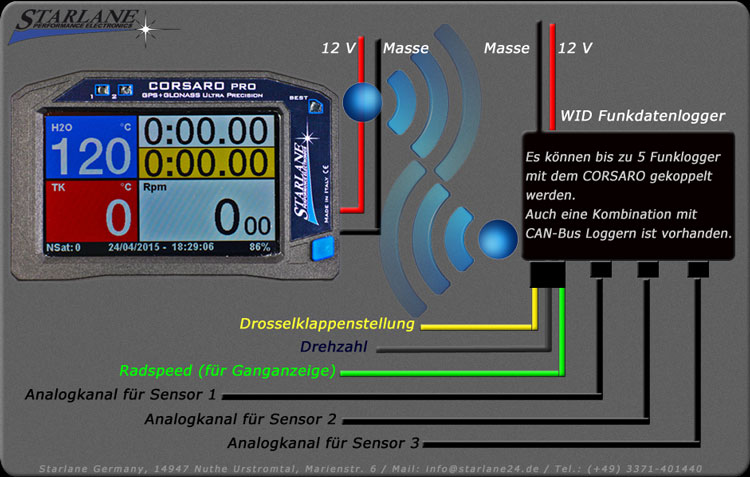

Anschlussplan des Corsaro mit den WID Funkdatenloggern
Hier finden Sie eine Übersicht über die verfügbaren Datenlogger...
Ausstattung / Technische Daten des Corsaro PRO
Spannungsversorgung extern: |
|
Spannungsversorgung intern: |
|
Gewicht: |
|
Abmaße B*H*T |
|
Schutzklasse: |
|
Display: |
|
Geschwindigkeit: |
|
Drehzahl: |
|
Gyrosensor
|
|
Ganganzeige |
|
Zeitnahme: |
|
|
|
Twin GPS: |
|
Datalogging externe Sensoren |
|
Datalogging OBD Diagnosestecker |
|
Datenaustausch Gerät « » Computer |
Bluetooth 4.0 |
Anleitung
|
|
Menüsprache |
|
Analysesoftware / Firmware
|
Funktionsumfang des CORSARO PRO
* ➥ Verfügbare Funktion in Kombination mit Funk-Datenlogger
Technische Daten:
- internes 10 Hz TWIN-GPS & GLONASS
- WID - WIFI Funk-Datenlogger für Diagnoseport (optional)
-
* ➥ Verfügbare Funktion in Kombination mit Funk-Datenlogger
- WID - WIFI Funk-Datenlogger und externe Sensoren (optional)
- TFT-Farbdisplay
- Touchscreen (Handschuhtauglich)
- interner Beschleunigungssensor
- interner Schräglagensensor
- Datendownload via WIFI & Bluetooth
- Dreifache Stromversorgung 12 Volt, 5V Mini-USB und interner Lithiumakku
- bis zu 4 Zwischenzeiten
- Bergrennmodus aus stehenden Start von Ort "A" nach "B"
- Durchfahren einer festen Sektion von Ort "A" nach "B"
- Performance Tool, Speed von 0 km/h auf 60 / 100 / 160 km/h, + eine freie Geschwindigkeit
- Performance Tool, Zeit von 0 auf 60 / 100 / 1000m, + eine freie Entfernung
- automatische Ziellinienerkennung (no Hand Modus)
- rote LED für "BEST LAP" & "BEST SEKTOR"
- 1/100 Sekunde Auflösung
- Best Lap LED
- inkl. Software MMX
- Analyse über Android App & iOS
- Ganganzeige*
- Anzeige der Wassertemperatur*
- Drehzahlanzeige * max. 32.000 U/min
- Datalogging von Sensoren*
- Geschwindigkeitsanzeige via GPS
- GPS Uhrzeit
- 2 Betriebsstundenzähler
- Mehrseitendisplay
- Anzeige von Zeitverlust / Gewinn pro Sektor
- relative und absolute Anzeige der Zwischenzeit
- Fahranalyse in Echtzeit mit bis zu drei Fahrern, per MMX
- Software
- Speicher für 16 selbst gesetzte Rennstrecken
- Speicher für 200 bereits hinterlegte Rennstrecken (Bike / Auto / Kart / Cross)
- automatische Erkennung der abgespeicherten Rennstrecke
- Schaltblitz*
- Speicherung der max. Werte pro Runde
- anpassbare Energiesparfunktionen
- großes beleuchtetes Display 400 * 220
- Wasserresistent

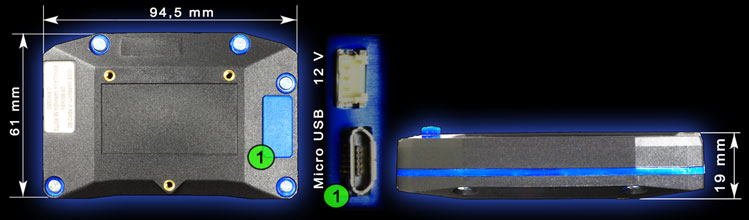

- Breite 95 mm * Höhe 61 mm * Tiefe 19,5 mm
- Gewicht 95g
- Verwendung: Go Karts, Motorräder, Autos, ATVs, Roller
Lieferumfang für CORSARO-PRO (CORPRO):
N ° 1 CORSARO PRO-Gerät
N ° 1 Elastische Lagerung Kit
N ° 1 Dual Lock Klettband Befestigungssatz

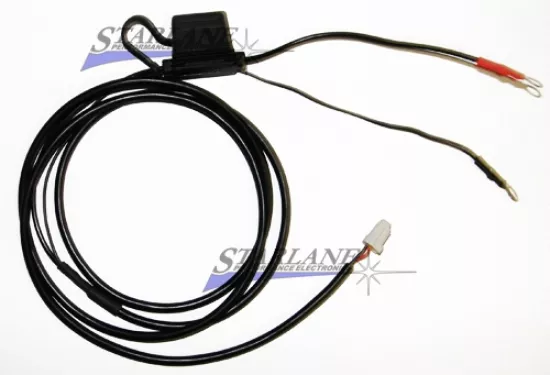

N ° 1 Versorgungskabel 12 V Fahrzeugbatterie
N ° 1 Bedienungsanleitung deutsch

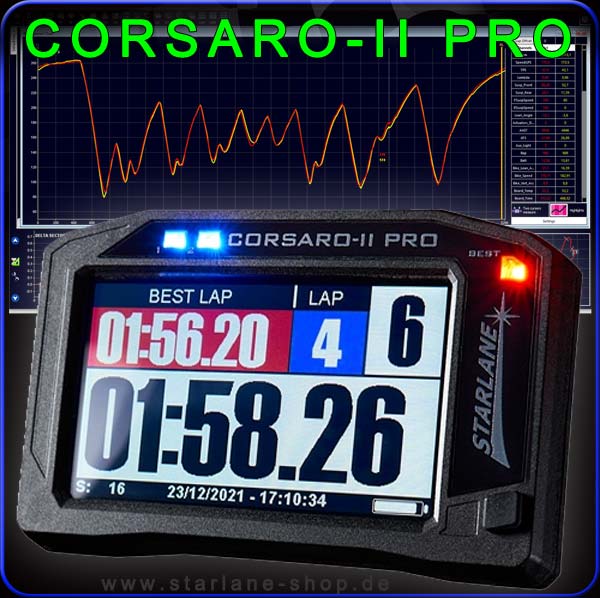

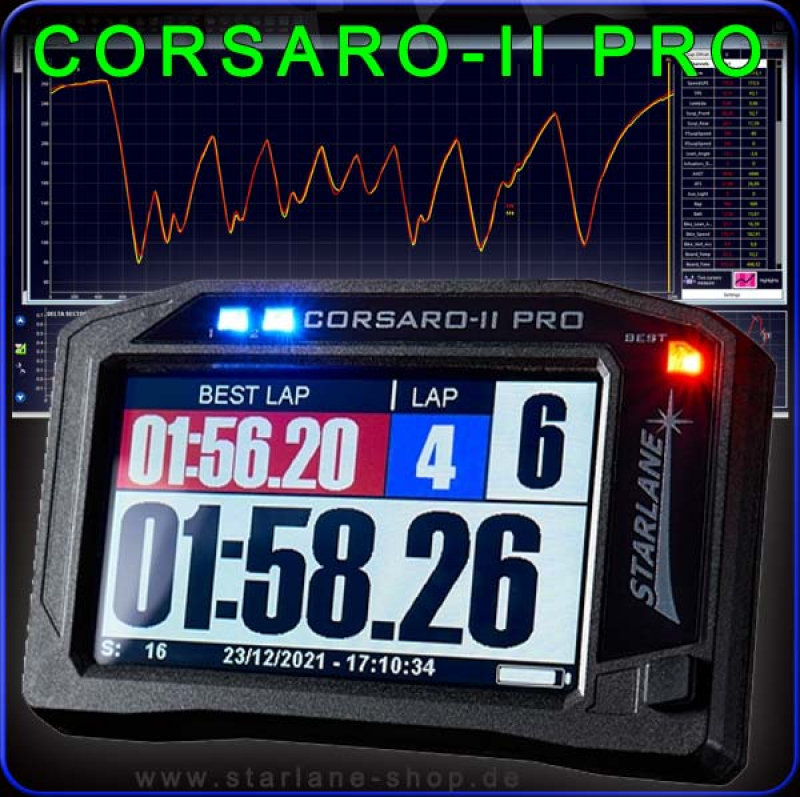

Die Analysesoftware
CORSARO PRO ermöglicht den Daten-Download via Bluetooth und WiFi. Begeben Sie sich in der Box an Ihren Arbeitsplatz und laden Sie die Daten bequem ohne lästige Kabel auf Ihren Computer. Apps für Android und iOS ermöglichen eine schnelle Analyse über Ihr Tablet oder Handy.
Ein weiteres einzigartiges Merkmal des CORSARO PRO ist die Möglichkeit, durch die optionale Wireless-WID (Wireless Input Device) Erweiterungsmodule, Daten von Sensoren (z.B. TPS, TC, RPM, etc.) über den Diagnoseport des Fahrzeuges zu loggen. Das System ist erweiterbar, so dass Sie auch externe Sensoren mit aufzeichnen können.
Schaffen Sie sich Einblicke, wo und wann Ihre TC arbeitet! Lassen Sie sich Ihre wichtige Reifentemperatur im Rennen aufzeichnen. Daten die extrem interessant sind und Ihnen ermöglichen, schneller und sicherer zu fahren.
Die Software MMX zur Analyse ihrer im Laptimer gewonnenen Daten können Sie hier laden...
Die App "Noesi" für Android und IOS
Die App Noesi bietet eine schnelle und leichte Analyse Ihrer Daten. Sie können die GPS Daten, aber auch alle Sensor- und CAN-Bus Daten einsehen. Eine Peakanalyse zeigt Ihnen schnell zu welchen Minimum- und Maximalwerten es gekommen ist. Wenn Sie mit dem Tablett oder Handy in eine WLAN oder Handynetzwerk verbunden sind, können Sie die von Ihnen gefahrene Linie direkt auf einer Google Map Karte ansehen. Dabei werden Ihnen wichtige Daten, wie GPS Speed, Drehzahl und Tempraturen mit im Display angezeigt.
Selbstverständlich werden auch die Rundenzeiten inkl. der Sektorzeiten übersichtlich aufgelistet.
Für Sie ist diese App ein feines Werkzeug wenn es um die schnelle Umsetzung von Erkenntnissen aus dem Qualifying oder bei Abstimmungsarbeiten geht. Mit der App können Sie bereits Daten auslesen, wenn Ihr Fahrer in Box gerollt kommt.
Bei einem Kart können Sie so schon die Daten auslesen, wenn der Fahrer von der Strecke kommt und Sie das Kart zurück zu ihrer Box bringen.
Zubehör




Wir installieren vor der Auslieferung für Sie die GPS Koordinaten der Strecken, auf denen Sie fahren! Zum Ende des Bestellvorganges können Sie uns im Feld „Anmerkungen“ ihre Rennstrecken mitteilen, auf denen Sie fahren. Wir installieren die GPS-Koordinaten von bis zu 16 Strecken inkl. der Sektoren mit dem jeweiligen Namen der Rennstrecke auf Ihrem Laptimer. Der Laptimer erkennt vor Ort anhand der GPS Koordinaten die aktuelle Rennstrecke und bietet die passenden GPS Koordinaten zur Verwendung an. Sie können Ihr Gerät sofort nutzen!
Vor der Auslieferung wird jedes Gerät von uns auf eine aktuelle Firmware geprüft. Sollte eine neuere als die auf dem Laptimer befindliche Firmware verfügbar sein, wird der Laptimer von uns aktualisiert. Sie müssen nun nur noch eines tun! Das Gerät einschalten und fahren!
FAQ
F: TWIN-GPS, macht das Sinn macht?
A: Wir stellen Ihnen mit dem TWIN-GPS eines der derzeit genausten mobil arbeitenden GPS Systeme zur Verfügung. Auch die Satellitenabdeckung in schwierigen geografischen Gegenden ist absolut sicher.
F: Kann ich die Analysesoftware auch auf meinem MAC nutzen?
A: Ja, mit der Windows Emulationssoftware VM WARE Fusion ist dies möglich.
(wird in Kürze Vervollständigt)
CORSARO | CORSARO KART | CORSARO PRO | |
internen 10 Hz TWIN GPS | |||
Touchscreen | |||
Farbdisplay | |||
Monochromedisplay | |||
Bluetooth 4.0 Datenaustausch | |||
Genauigkeit | +/- 1/100 Sek. | < | < |
Sektorzeiten | 4 | < | < |
Performance Tools | |||
Beschleunigungsmessung | |||
Durchzug | |||
Zeitnahmemodis | |||
Rundstrecke | |||
Dragmode | |||
Bergrennen | |||
Vorhersehende Rundenzeit | |||
Anzeige Runden- / Sektorzeiz +/- zur "Best Lap" | |||
SFAD "no Hand Modus" | |||
Anzeige Max. Werte | |||
Einsatzbeschränkung | max. 350 km/h | max. 165 km/h | max. 350 km/h |
GPS Datarecording | |||
Datarecording externe Sensoren | über WID Logger | über WID Logger | |
Datarecording CAN-Bus (Diagnoseport) | über WID Logger | über WD Logger | |
2 Streckenbibliotheken 16 / 200 | |||
"Best Lap" "Best Sektor" LED | |||
Berechnung d. theoretisch "besten Runde" | |||
Schutz | IP67 | < | < |
Stromversorgung 12V / Akku intern | |||

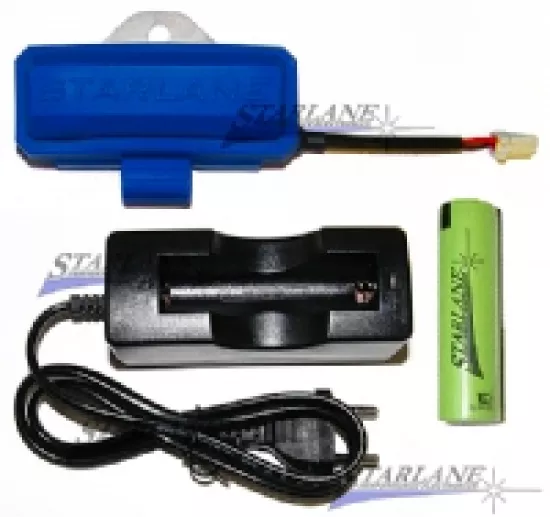

Einsatz externer Akku vorbereitet | BLICKS 1 / 2 | < | < |
Beschleunigungssensor | |||
Gyroskop für Schräglage | |||
Berechnung der Schräglage | Artikeloption | Artikeloption | |
Quer- & Längsbeschleunigung | |||
Ganganzeige | über WID Logger | über WID Logger | |
Wassertemperatur | über WID Logger | über WID Logger | |
Abgastemperatur | Über WID Logger | bitte Sensor wählen | über WID Logger |
Alarmfunktion H2O / TK | |||
Video Overlay | |||
Sprachführung | deutsch | < | < |
Anleitung | deutsch | < | < |
App "Noesi" Android / iOS | |||
-
