Datenlogger WID-B and WID-C  für BMW S1000RR

Positionierung:

Das WID Modul sollte mit den mitgelieferten Klettverschlüssen am Fahrzeug befestigt werden.

•  Es ist wichtig das Modul dort anzubringen, wo Temperaturen von 70 °C nicht überschritten werden.
•  Das Modul wird direkt mit dem Kabelbaum des Fahrzeugs mit dem Plug In Adapter verbunden und unter dem Sitz positioniert (siehe Bild)

Verbindung:

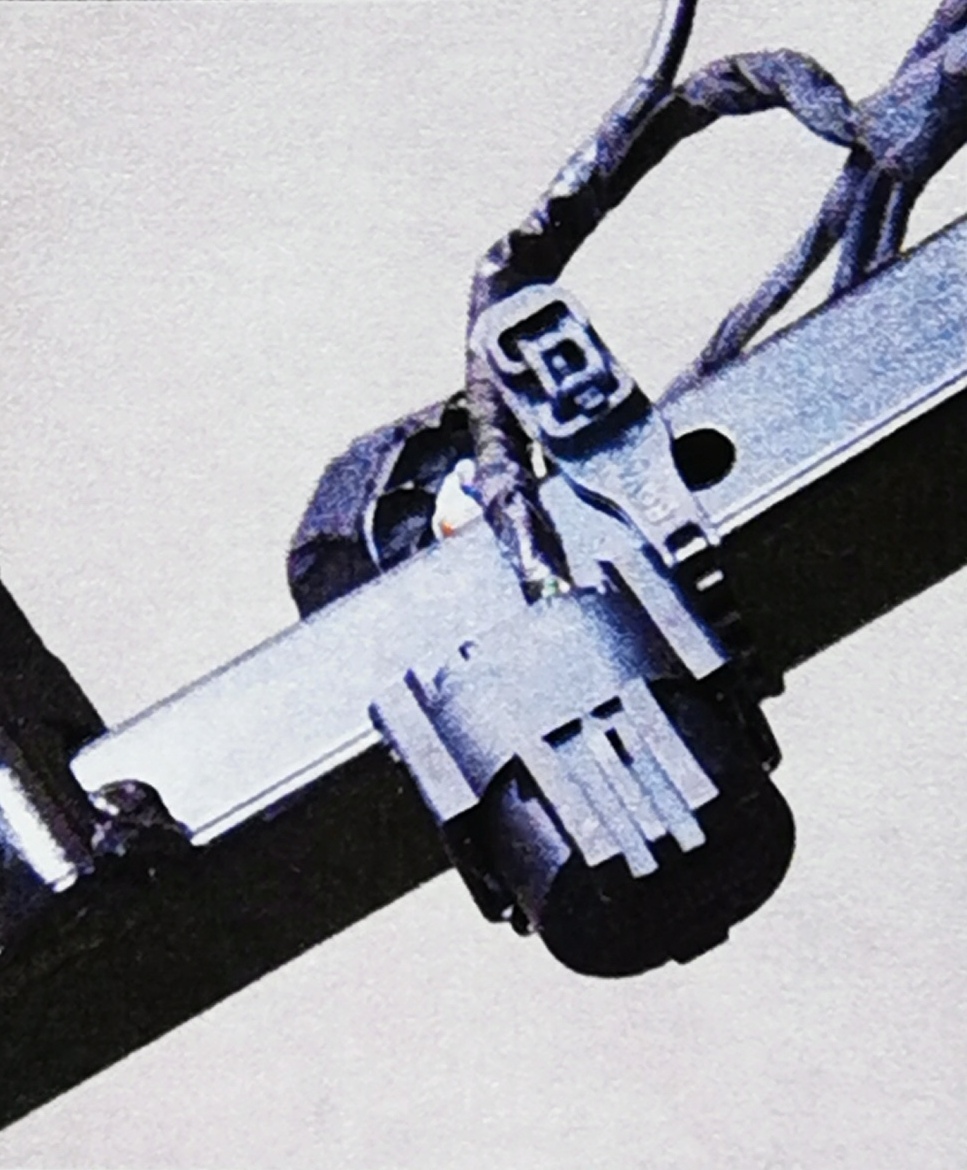

Entfernen Sie den Sitz und schließen Sie den 8-fach Stecker an den Stecker mit der Kappe wie im Bild gezeigt an.



Einstellung und Betrieb:
Folgen Sie den Anweisungen und Anzeigen im Corsaro und der Anleitung für die Bluetooth Verbindung und die Modul Konfiguration.

Liste von Kanälen vom CAN BUS der BMW S 1000 RR und den  analogen Eingängen des WID-C Moduls.


RPM	Motordrehzahl	ABS_Int	ABS Eingriff während der Fahrt
F_Speed	Radspeed vorn	TC_Stat	Status der Traktionskontrolle (TC)
R_Speed	Radspeed hinten	TC_Int	Eingriff der TC während der Fahrt
Gear	Gang	TC_Sett	Einstellung TC
TPS1	Drosselklappe 1	F_Brake*	Bremse vorn
TPS2*	Drosselklappe 2	R_Brake*	Bremse hinten
Demand	Gasgriffstellung	T_Air	Lufttemperatur
Water_Temp	Wassertemperatur	WID_AN1	Analog Eingang 1 am WID-C
Map	Motormapping	WID_AN2	Analog Eingang 2 am WID-C
ABS_Stat	ABS Status	WID_AN3	Analog Eingang 2 am WID-C

* Nicht verfügbar für die Modelle 2009-20014

Produkthinweis:
Das System ist komplett wasserdicht. Nicht für die Benutzung auf öffentlichen Straßen!
Dieses Produkt besitzt eine 24 monatige Garantie gegen Herstellungsfehler.
