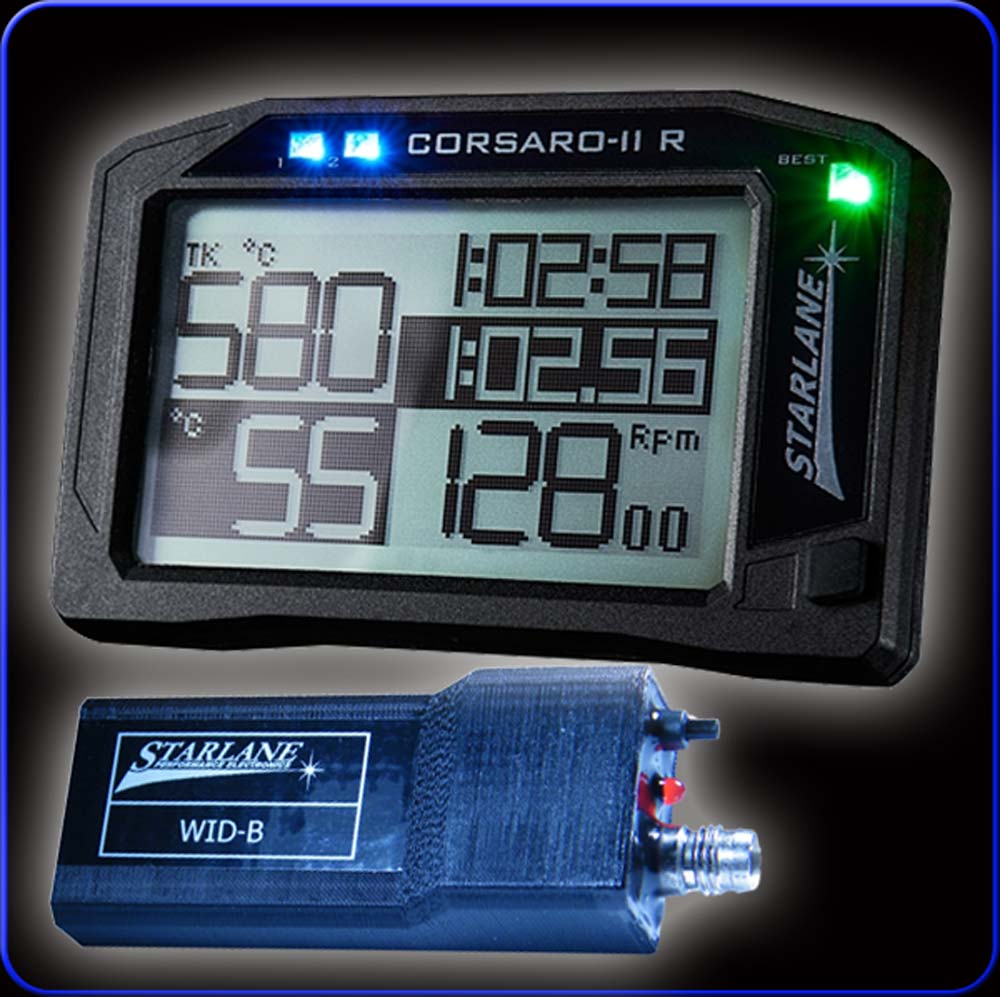

YAMAHA R6 2016 - (Serie & KIT ECU) - Laptimer CORSARO-V2.1 DL , inkl. Datenlogger WID-B
_1448_0.jpg "Laptimer Corsaro mit Datenlogger für YAMAHA R6 2016 (Serie & KIT ECU)")

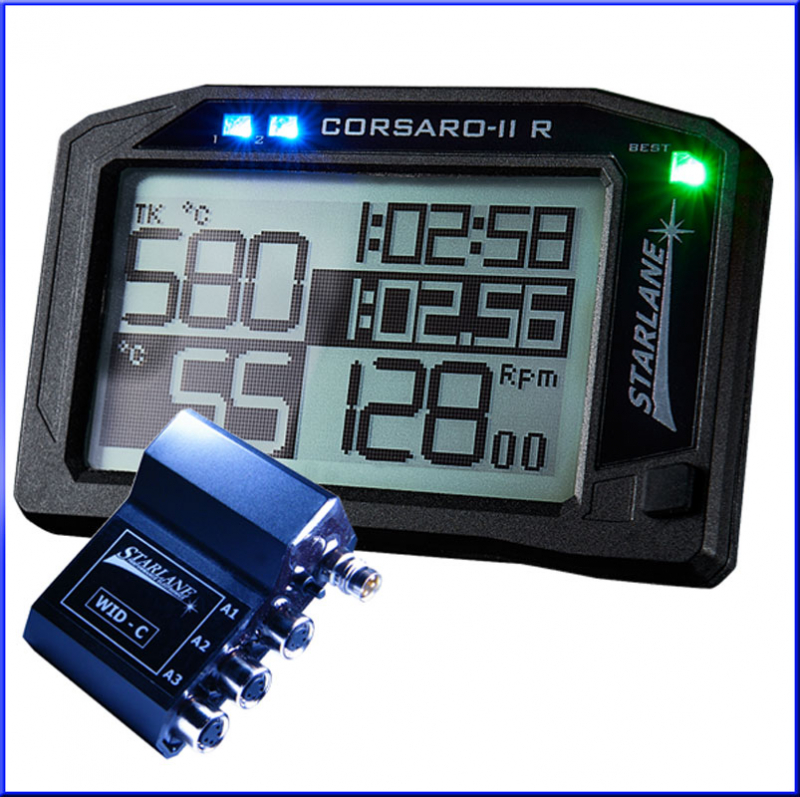

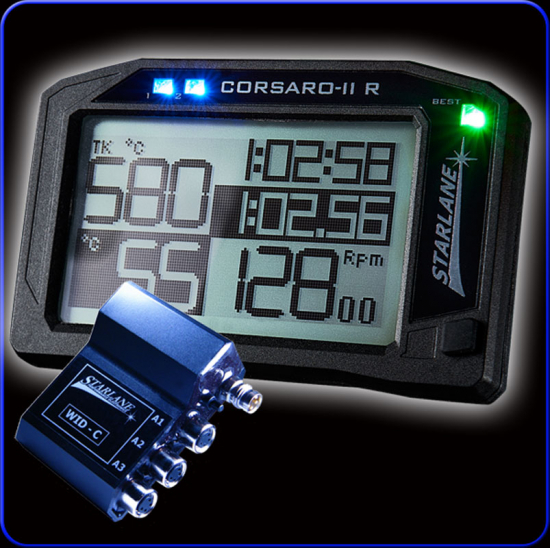

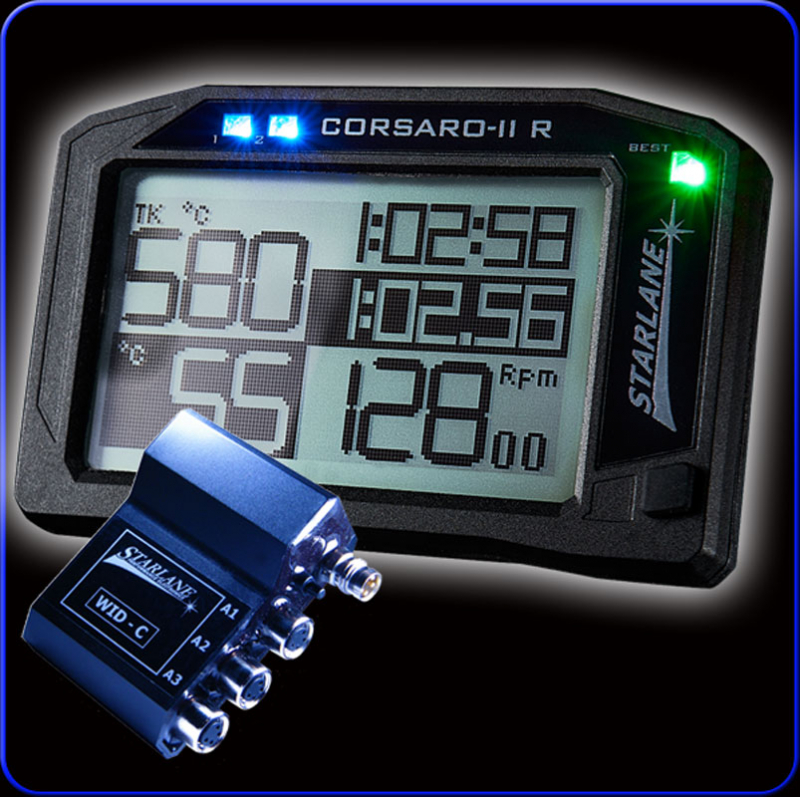

Laptimer CORSARO-II R DL, mit Funkdatenlogger, für YAMAHA R6 2016 -
Die neue Evolutionsstufe V2 des Corsaro Laptimer DL verfügt über eine höhere Prozessorleistung und eine interne hochauflösende TRIPLE GPS Antenne für das Laptiming.
Die Zeiterfassung erfolgt mit einer Genauigkeit von 1/100 Sekunde, wobei die Sektoren für die Zeitnahme frei wählbarer sind. Zwei Bibliotheken umfassen über 2000 Streckendaten, inkl. einer kleinen privaten Bibliothek mit 16 Streckendaten. Weitere GPS Kanäle erfassen die Geschwindigkeit, die gefahrene Linie, Beschleunigung, Verzögerung und Querbeschleunigungen.
Die Zeiterfassung erfolgt mit einer Genauigkeit von 1/100 Sekunde, wobei die Sektoren für die Zeitnahme frei wählbarer sind. Zwei Bibliotheken umfassen über 2000 Streckendaten, inkl. einer kleinen privaten Bibliothek mit 16 Streckendaten. Weitere GPS Kanäle erfassen die Geschwindigkeit, die gefahrene Linie, Beschleunigung, Verzögerung und Querbeschleunigungen.
Mit einer Vielzahl von fahrzeugspezifischen Datenlogger, werden die CAN Bus Daten deines Fahrzeuges einfach per „Plug-and-play“ aufgezeichnet. Universelle Datenlogger für externe Sensoren runden die Möglichkeiten für ein umfassendes Datarecording ab. Die Daten werden kabellos, über Funk zum Corsaro gesendet. Was zur Folge hat, dass keine weiteren Kabel die Montage des Laptimer behindern.
Für die Datenübertragung wurde zusätzlich zur Bluetoothverbindung, nun auch eine WI-FI-Verbindung geschaffen, die insbesondere den Apple Usern zugutekommt, um die iPhone-App „Maat mobile“ und Analysesoftware MAAT für MAC nutzen zu können. Auch für Windows und Android sind die Datenanalyseprogramme MAAT & MAAT mobil kostenfrei vorhanden.
Für die Datenübertragung wurde zusätzlich zur Bluetoothverbindung, nun auch eine WI-FI-Verbindung geschaffen, die insbesondere den Apple Usern zugutekommt, um die iPhone-App „Maat mobile“ und Analysesoftware MAAT für MAC nutzen zu können. Auch für Windows und Android sind die Datenanalyseprogramme MAAT & MAAT mobil kostenfrei vorhanden.
Das beleuchtete, kontrastreiche Display besitzt eine Vielzahl von vorkonfigurierten Ansichten. Die deutschsprachige Bedienung wird über den Handschutauglichen Touchscreen vorgenommen. Zwei Warn LED zeigen kritische Temperaturen für die Wasser- und Abgas- oder Öltemperatur an und funktionieren in Kombination als Schaltblitz. Eine „Best Lap“ LED signalisiert weitere Funktionen in der Zeiterfassung und Datenübertragung.
Mit einem internen Akku kann der Corsaro bis zu 3,5h unabhängig von seiner 12V Versorgung betrieben werden. Mit seinen 95 g bleibt das Display ein absolutes Leichtgewicht.
Mit einem internen Akku kann der Corsaro bis zu 3,5h unabhängig von seiner 12V Versorgung betrieben werden. Mit seinen 95 g bleibt das Display ein absolutes Leichtgewicht.
Zeitmessverfahren
-
geschlossene Rennstrecke mit 4 Sektoren
-
Bergmodus fahrend / stehend
-
Dragracingmode
-
Beschleunigungstest mit 4 frei definierbaren Parametern über Distanz und Geschwindigkeit
-
Predictiv Laptiming – PLT Mode für vorhersehende Rundenzeit
Datenerfassung über den CAN Bus
| BMW S1000RR |
Yamaha R1 RN32/49/65 |
Yamaha R6 RJ27 |
Kawasaki ZX10 |
Ducati Panigale |
Aprilia RSV4 APRC / RF |
Aprilia Tuono 2016- |
universeller Datenlogger |
|
| Motordrehzahl | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Wassertemperatur | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Ansauglufttemperatur | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| Gang | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Radspeed hinten | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Radspeed vorn | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Bremse hinten | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| Bremse vorn | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| ABS_Stat | ||||||||
| ABS_Int | ✔ | |||||||
| Drosselklappe 1 Motor | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Gasgriffstellung (Drive by Wire) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| TC-Level | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| TC-Interventing | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| Powermode | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Slidecontrol | ✔ | |||||||
| Launch Control | ✔ | ✔ | ✔ | |||||
| Wheelie Control | ✔ | ✔ | ✔ | |||||
| Ansaugdruck | ✔ | ✔ | ||||||
| Schräglage | in Vorbereitung | |||||||
| Batterie | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| Shifter UP | ✔ | |||||||
| Shifter DOWN | ✔ | |||||||
| Engine Brake Control | ✔ | |||||||
| Shifter | ✔ | ✔ |
* Die geloggten Kanäle können von Modellvarianten und Baujahren untereinander abweichen.

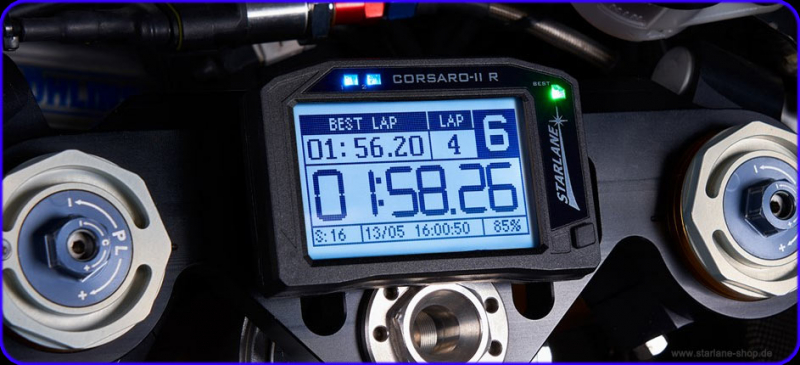

Die Displayseiten
Der Touchscreen wird über den ON / OFF Taster freigegeben. Durch das »Wischen« mit dem Finger nach links oder rechts werden die verschiedenen Displayseiten aufgerufen.
.jpg)
Weiterführende Links:
- Bedienungsanleitung Laptimer CORSARO deutsch
- MAAT Analysesoftware Anleitung deutsch & download für Windows und Apple
- Tutorial MAAT PC, wie analysiere ich meine Daten
- Tutorial MAAT mobil, die mobile Datenanalyse, Android & iPhone.
Technische Daten des Laptimer CORSARO DL
Corsaro DL (mit Logger)
Corsaro DL (mit Logger)
- Loggen und Anzeigen der CAN-Bus Daten
- TPS, RPM, Gang, H2O, Abgas- oder Öltemperatur
- Schaltblitz
- Ganganzeige
- Alarmfunktion für Wassertemperatur
- Alarmfunktion für Abgas- oder Öltemperatur
- Auf bis zu 5 Logger erweiterbar
Ausstattung:
- internes TRIPLE-GPS
- Touchscreen (handschuhtauglich)
- Deutschsprachige Menüführung
- Stromversorgung: 12 Volt, Mini USB, interner Akku, externer Akku (Option)
- Datendownload via Bluetooth 5.0 & Wi-Fi
- 2 Betriebsstundenzähler
- Drehzahlanzeige bis 32.000 U/min
- Geschwindigkeitsanzeige via GPS
- GPS Uhrzeit
- Große Auswahl an vorkonfigurierte Displayseiten
- Bibliothek für 16 eigene Strecken Sets
- Bibliothek für über 2000 bereits hinterlegte Rennstrecken
- automatische Erkennung der abgespeicherten Rennstrecke vor Ort
- Speicherung der max./ min. Werte pro Runde
- anpassbare Energiesparfunktionen
- großes beleuchtetes Display 400 * 220
- Speicher 2 GB (99 Session / 999 Runden)
- Wasserresistent
- Breite 95 mm * Höhe 61 mm * Tiefe 19,5 mm
- Gewicht 95 g
- Verwendung: Auto, Motorrad, Scooter, Kart und ATV
Zeitnahme
- 1/100 Sekunde Auflösung
- Zeitnahme für Rundstrecken
- bis zu 4 Sektorzeiten
- Predictive-Laptiming mit wählbaren Rundenoptionen
- Bergrennmodus aus stehendem Start von Ort „A“ nach „B“
- Bergrennmodus aus fliegendem Start von Ort „A“ nach „B“
- Dragracingmode
- automatisch Anlernen unbekannter Rennstrecken
- rote LED für „BEST LAP“ & „BEST SEKTOR“
- Anzeige von Zeitverlust / Gewinn pro Sektor und Runde
- relative und absolute Anzeige der Zwischenzeit
Performance Tool
- Beschleunigung- & Durchzugstest 4 wählbarer Geschwindigkeiten Beschleunigungstest auf 4 frei wählbare Distanzen
- Loggen von Beschleunigung, Verzögerung, Querbeschleunigung
Software
- Analysesoftware „MAAT“ für MAC und WINDOWS
- Analyse App „MAAT mobil“ für Android & iPhone App
- Vergleichsfahren über www.Stardrome.com
.jpg)
.jpg)
Lieferumfang:
N ° 1 Datenlogger je nach AuswahlN ° 1 CORSARO-DL, TRIPLE GPS Laptimer
N ° 1 elastische Lagerung Kit
N ° 1 Dual Klettband Befestigungssatz
N ° 1 Versorgungskabel 12 V Fahrzeugbatterie
N ° 1 MAAT Analysesoftware für Windows und MAC
N ° 1 „MAAT mobil“ für Android und iPhone im App Store
N ° 1 Anleitung Laptimer Corsaro deutsch
